Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Fã de ventilação industrial axial impermeável do ventilador de refrigeração da C.C. do fã sem escova | tensão: | 12V/24V/48V |
|---|---|---|---|
| quadro: | Plastic | Rotor: | Plastic |
| Tipo do rolamento: | Rolamento de rolamento/luva de esferas | Motor: | Impedância protegida e polaridade reversa protegida |
| Velocidade: | 3350rpm | Fluxo de ar máximo: | 44.00CFM |
| À prova d'água: | IP55 IP58 IP66 | Peso: | 130G |
| Realçar: | fã sem escova 24v da C.C.,fã sem escova da C.C. 12v |
||

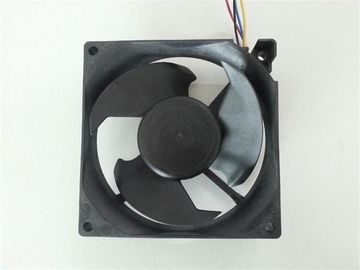

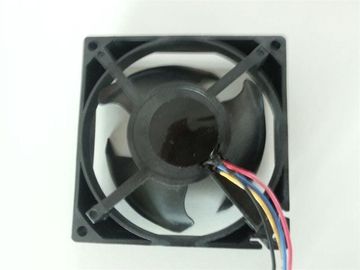

Fã de ventilação industrial axial impermeável do ventilador de refrigeração da C.C. do fã sem escova 92mm da C.C./12V 24V 48V/C.C. 92*92*32mm
Os fãs axiais impermeáveis e à prova de explosões da C.C. 92mm, expectativa de baixo nível de ruído e da longa vida, são amplamente utilizados na tecnologia da informação de computador, nas comunicações da rede, assim como no equipamento de produção industrial, no equipamento médico, nos aparelhos electrodomésticos, etc.
Descrição:
Motor axial impermeável da C.C. do ●, fã sem escova da C.C., fã axial da C.C., fã do motor da C.C., fã barato, fã portátil, fã do processador central, fã da caixa do computador, fã de PWM, ventilador de refrigeração de FG,
● de alta velocidade, velocidade média, de baixa velocidade
Quadro plástico do ● ou impulsor de alumínio fundido do quadro e do plástico
lâminas do ● 3
da C.C. 24V do ● 12V C.C.C.C. ou 48V
Rolamento de esferas do ● ou rolamento de luva ou rolamento hidráulico
Fio do terminal ou de ligação do ●
A prova à prova de explosões do ● ou alta impermeável é pode ser satisfeita.
Nota importante:
Corrente avaliado: A corrente avaliado será medida após 3 minutos da rotação dos baixos contínuos na tensão avaliado.
Velocidade avaliado: A velocidade avaliado será medida após 3 minutos da rotação dos baixos contínuos na tensão avaliado
Tensão do começo: A tensão que pode começar o fã se operar de repente comutando "ON"
Padrão do teste deixando cair: Deixe cair uma caixa de embalagem mínima em uma altura de 30 cm para o movimento de queda livre da perpendicular à superfície de uma placa de madeira de 10 cm. Após o teste, conecte o fã ao poder, fã ainda na operação normal.
Especificações:
A: ELÉTRICO
A condição de funcionamento padrão é 25 o℃, 65%RH ambiental, salvo disposição em contrário.
|
|
Artigo |
Especificação |
Condição de teste |
|
1 |
Tensão avaliado |
12V ±10% |
Fonte de alimentação de DC |
|
2 |

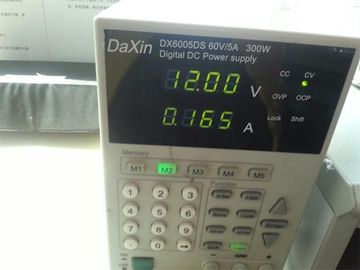

Corrente avaliado |
0.18Amp ±10% (típico) |
Fonte de alimentação de DC Na tensão Rated |
|
4 |
Poder avaliado |
2.16W |
Na tensão avaliado. |
|
5 |
Tensão começar |
6V (máximo) |
Fonte de alimentação de DC |
|
7 |

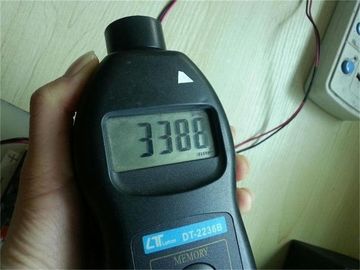

Velocidade |
3350RPM ±10% |
Medido em 5 minutos após começar sob 25±5℃, 65±5%RH ambiental |
|
8 |
Ruído acústico |
DB 34 |
Medido na velocidade típica com um microfone acústico 1 medidor longe da entrada do fã em uma câmara do teste com nível de ruído do fundo abaixo de 18dB (A) |
|
9 |
Pressão estática |
0,19 EM H2O |
Refira o ARTIGO 9 da CARTA de DESEMPENHO no fluxo de ar zero.
|
|
10 |
Fluxo de ar |
44.0CFM |
Refira o ARTIGO 9 da CARTA de DESEMPENHO na pressão estática zero.
|
|
11 |
Sentido da rotação |
Contador-no sentido contrário às agulhas do relógio |
Fonte de alimentação de DC, Vista do impulsor. |
|
12 |
Categoria impermeável |
IP55 |
|
B. MATERIAL
Impulsor |
PBT |
|
Quadro |
PBT |
|
Bobina |
PBT UL94-V0 |
|
|
Fio de ligação |
+: RD vermelho: Amarelo –: Azul |
24UL 1007 AWG26 28 |
C.MECHANICAL
|
Dimensões |
L * W * H =92*92*32MM |
|
Peso |
130 gramas |
|
Variação da temperatura de funcionamento padrão |
-40 ℃ ~ ℃ 70 |
|
Temperatura de armazenamento padrão |
-40 ℃ ~ ℃ 70 |
|
Sistema do rolamento |
Rolamento de esferas (NMB) |
ESPERANÇA DE VIDA DE D.EXPECTED (MTBF)
Em uma condição de funcionamento padrão de -40~10℃, 65%RH ambiental
Rolamento de esferas: 80000 horas, funcionamento contínuo sob -40~10℃ 65%RH
E. CONFIANÇA
|
|
Artigo |
Especificação |
Condição de teste |
|
1 |
Teste fechado do rotor |
À prova de chama e dano livre |
Rotor travado por 72 horas com tensão avaliado |
|
2 |
Proteção do teste da tensão reversa |
Sim |
Inverta com tensão avaliado |
|
3 |
Equilibre o teste |
Nenhuma projecção além do círculo dentro de 10 segundos |
O fã corre em um círculo, escalado perto raio do fã mais 10mm |
|
4 |
Teste de gota |
Todas as características especificadas permanecem inalteradas |
Gota D.U.T. (A embalagem padrão) da máquina do teste em 76cm abaixo. Ângulo do indivíduo um, |
|
5 |
Teste de vibração |
Todas as características especificadas permanecem inalteradas |
Temp ambiental.: - ºC 40~10 com tensão avaliado Amplitude: 0.4-2.5 milímetros Aceleração: 14,7 S/m2 Freqüência: 10HZ-60HZ Período arrebatador: 1 minuto 10HZ-60HZ: 30 segundos 60HZ-10HZ: 30 segundos Total: 10 ciclos |
|
6 |
Alto - ciclismo da baixa temperatura |
Todas as características especificadas permanecem inalteradas |
taxa de pântano +10ºC de 20 minutos (1 hora) , – ºC 40 (1 hora) Total: 36 ciclos com tensão avaliado |
|
7 |
De baixa temperatura. Armazenamento |
Todas as características especificadas permanecem inalteradas |
Testado sob a circunstância padrão; após 500hrs, armazenamento do ºC -40, sem fonte de alimentação. |
|
8 |
De alta temperatura. Armazenamento |
Todas as características especificadas permanecem inalteradas |
Testado sob a circunstância padrão; após 500hrs, armazenamento de 80 ºC, sem fonte de alimentação. |
|
9 |
Força dieléctrica |
1mA máximo da corrente do escapamento |
Entre 500V (C.A.) para 1 segundo entre a ligação (+/-) e o alojamento |
F: DIAGRAMA DO CONJUNTO
NOTA:
1. UL 1007 AWG#26 DO FIO DE LIGAÇÃO
FIO VERMELHO --------- (+)
FIO PRETO --------- (—)
FIO AZUL --------- (F00)
FIO AMARELO --------- (PWM)
2. Comprimento do fio: 300mm+/-10MM
