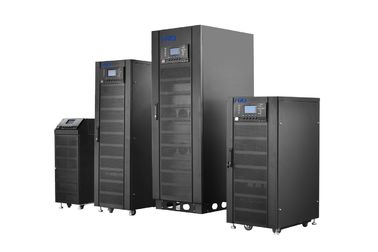

3 fase verde UPS em linha 10KVA a 80KVA, conversão dobro UPS



HF em linha UPS 3/3phase 10-80kva da série de POWERWELL, 380/400/415Vac

(10-40kva, 200/208/220Vac 3-3phase, disponível transformerless)

A fase 10-80kva da série 3 de Powerwell é uma fonte de alimentação ininterrupta da parte alta, que adote o mundo tecnologia elétrica e eletrônica de condução para aumentar inteiramente o desempenho e a confiança alta super (MTBT>200,000h) .3nos DSPs de alta velocidade com controle digital terminado para assegurar mais de alta qualidade da fonte de alimentação. Sendo parentes ao fator de poder da entrada 1,0 e à ligação menos de 2% THDi estes verde e economia de energia de UPS. Igualmente oferece o projeto da humanização: acesso dianteiro completo da capacidade do serviço, tela táctil fácil de usar.





Aplicações perfeitas:



Internet Servor, Data Center médio, sistema de rede da Meio-escala/centro de elaboração, banco e seguranças, grupo de servidor do negócio, burótica da Meio-escala, equipamento da precisão, etc.





DETALHES RÁPIDOS:



Controle de DSP e propriedades elétricas excelentes

Fator de poder da entrada, verde e economia de energia altos

Saída PF0.9, capacidade forte da carga

Retificador e inversor de IGBT

Projeto modular similar,

Acesso frontal completo dos componentes

Gestão da bateria do ABM

Tela táctil 5 polegadas





Características do detalhe: tecnologia completa do controle digital



O controle inteiramente digital com dois DSPs, todos os subsistemas é digital controlado incluindo o retificador de IGBT, inversor, carregador, descarregador.





Propriedades elétricas excelentes



O struction dobro em linha verdadeiro da conversão oferece a proteção do poder seguro e eficaz para várias cargas, com capacidade de carga forte da saída





Fator de poder da entrada, verde e economia de energia altos



Entrado com PFC e entrada PF de UPS inteiro até 0,99





Fonte de entrada dupla da C.A. sustentável



C.A. permissível e para contornear a fonte separada da C.A. da entrada





Adaptação ambiental forte





Tensão de entrada e escala de frequência largas, adaptação a todos os tipos da rede elétrica

e ambiente geográfico





Medidas detalhadas da proteção





A proteção do impulso, procura um caminho mais curto a proteção, e a outra proteção para assegurar a confiança do sistema de UPS

IGBT e o SCR adotam o módulo de poder avançado de EUPEC;

A adoção da tecnologia avançada (IGBT que conduz a parada programada macia da tecnologia, da sobrecarga de IGBT, a proteção de VCE) melhora altamente a confiança e a segurança do inversor.





Projeto modular similar



Cada prato principal da fase é projetado como a cremalheira para a montagem e a manutenção fáceis

Projeto de encaixe do bloco inerente da bateria para o uso fácil





Gestão inteligente da bateria (ABM)



Adotando a gestão inteligente da bateria, tempo de alargamento da bateria extremamente

Carregador de carregamento do processo da três-fase inteligente do intervalo (atual constante, constante tensão, carregamento do flutuador e cortados, quando diminuição da tensão da bateria a um nível inferior, aos reinícios do carregador a trabalhar)

Compensação de temperatura automática, (-0,11% pelo °C), para estender extremamente a vida da bateria por 30% e para minimizar o trabalho de manutenção;

Estado de detecção em linha da bateria

A corrente de carregamento máxima da bateria pode ajustar-se por utilizadores finais de acordo com as características da bateria, para evitar todo o dano causado pela corrente de carregamento grande;

Tempo alternativo indicado no painel LCD

Bateria de auto-teste periódica, detectando os problemas da bateria oportunos

Com conexão inversa da bateria, sobre a tensão/proteção atual, para proteger a bateria





Começo frio e de começo da C.A. função



Comece diretamente UPS através da bateria ou comece UPS através dos canos principais somente.





Rede superior que monitora capacidades





Porto de comunicação (RS232, RS485, contato seco e assim por diante) conectando com o computador, cartão do SNMP opcional,





projeto da Fácil-manutenção



a) Adota o projeto dianteiro completo da manutenção, reduzindo as limitações

ao o espaço da instalação, e salvar o espaço do centro de elaboração

manutenção da classe do projeto modular de b), a conveniente e a fácil do local

c) Com manual mantenha o desvio

substituição da bateria de d) sem interromper o corredor de UPS

e) Os registros históricos procuram a função, eventos acima dos artigos to1,000





Relação amigável com grande LCD com multi exposição da língua (7 línguas)



Grande exposição do LCD e de estado do diodo emissor de luz indicação; Exposição de informação abundante de UPS

Inglês, espanhol, portuguêses, russo





Especificações técnicas:



Modelo	PW3310	PW3315	PW3320	PW3330	PW3340	PW3360	PW3380
Poder de avaliação	10Kva/9Kw	15Kva/13.5Kw	20Kva/18Kw	30Kva/27Kw	40Kva/36Kw	60Kva/54Kw	80Kva/72Kw
A C.A. entrou
Tensão avaliado	190/208/220Vac ou 380/400/415Vac (Linha-linha)
Conexão entrada	Quatro fios trifásicos
Fator de poder	Acima de 0,99
THDi	Menos 3%
Escala da tensão	150-270Vac ou 280-480Vac (linha tensão)
Frequência	40-70Hz
Desvio	150-270Vac ou 280-480Vac (Linha-linha) +/- 15%
Saída
Fator de poder	0,9 (retardação)
precisão da tensão	190/208/220Vac ou 380/400/415Vac±0.5%
Dinâmico transeunte da tensão	Menos 5% (etapa da carga de 0~100%)
THDU	THD menos 0,6% (carga linear), 3% (carga não-linear)
Frequência seguindo a escala	50/60Hz±3Hz
Saída Precisão da frequência	±0.05% (modo), ±3hz da bateria (linha modo)
deslocamento da fase	120±0.5° (carga do equilíbrio ou do desequilíbrio)
Frequência seguindo a taxa	Menos 1Hz/s
Capacidade da sobrecarga	operação dos muitos tempos de 105%; 105%
	Acima de 150%, transferência a contornear após 200ms
Sobrecarga do desvio	Operação dos muitos tempos de Below125% 125%
Sistema
Eficiência de sistema	Acima de 92% (linha e modo da bateria); modo de 98% (ECO)
Exposição	Tela táctil LCD+LED
Compatibilidade eletrónica	IEC62040-2
	IEC61000-4-2 (ESD)
	IEC61000-4-3 (RS)
	IEC6100-4-4 (EFT)
	IEC6100-4-5 (impulso)
Ruído (1m)	50- 60dB
Resistência de isolamento	Acima de 2M (500VDC)
Intensidade de isolamento	(entrada, saída ao PE) 2820Vdc, mais baixo atual do escapamento do que 3.5mA, nenhum flashover em 1min
Proteção do impulso	Cumpra a exigência de IEC60664-1class, resista o impulso de 1.2/50us+8/20us mais alto do que 6KV/3KA
Classe do IP	IP20
Configuração da bateria
A instalação (C.C.)	+192/216/240Vdc, - 192/216/240Vdc
Tipo da bateria	Manutenção livre acidificada ao chumbo (bateria ou Ni-CD do gel)
A longo prazo	Bateria a ser externo conectado
Bateria inerente	36pcs *7ah	36pcs *7ah	36pcs *9ah	72PCS*7ah	72pcs*9ah	*******
Conexão	Conexão de cabo inferior na parte dianteira
Carregador	Capacidade de poder de 20% (ajustável)
Físico
Dimensão da unidade (A longo prazo)	390*850*977MM (W*D*H)			500×717×1150 MILÍMETRO (W*D*H)		720×900×1450 MILÍMETRO (W*D*H)
Dimensão da unidade (Bateria inerente.)	390*850*977MM (W*D*H)			500×717×1150 (W*D*H)		500×717×1550 (W*D*H)
Peso (quilogramas) (A longo prazo)	110/130	130/150	152/172	160/190	160/190	240/280	260/300
Peso (quilogramas) (Bateria inerente.)	182/202	202/222	216/236	331/361	367/397	240/280	260/300
	10kva e 15kva: 36pcs inerente 7ah 20kva: 36pcs inerente 9ah			(72pcs 7ah)	(72pcs 9ah)

Nota: Para 110/120/127Vac, 10-40kva disponível.
