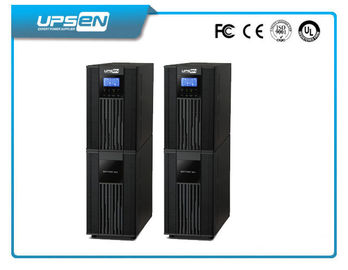

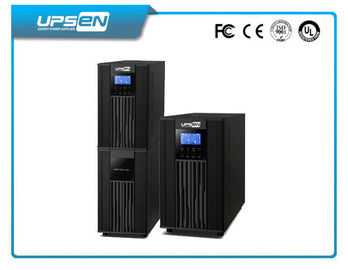

A onda de seno pura 6 Kva/10 Kva/sistemas comerciais de 15Kva/20Kva UPS dobra a conversão
Rápido lido
1: UPS com o filtro de ruído de EMI/RFI.
2: Portos de comunicação espertos de RJ11, RS45, RS232 (SNMP, USB opcional).
3: UPS com 1 fase entrada 240Vac ou 110Vac/120Vac de 220Vac/230Vac e saída
4: UPS com o efficnecy alto até 93%, e correção de fator de poder 0,99 da entrada
Características chaves
• Dobro-conversão verdadeira em formações
• A tecnologia de DSP garante o elevado desempenho
• Fator potência de saída 0,8
• Desvio da manutenção disponível
• UPS alternativo padrão e UPS alternativo longo em um integraram a unidade
• Número ajustável da bateria de 16 PCes a 20 PCes
• Corrente de carregamento ajustável através de LCD ou de software (0.5A~6A)
• Escala de tensão de entrada larga (110-300 VAC)
• Correção de fator de poder ativa 0,99 da entrada
• modo do conversor de freqüência 50Hz/60Hz
• projeto de carregamento telescópico de 3 fases para o desempenho aperfeiçoado da bateria
• Comunicações SNMP/USB/RS-232
Aplicação de UPS
Casa, escritório, servidores, Dados-centro, dispositivos críticos da rede, equipamento eletrônico sensível, sistema das telecomunicações, do banco, ATM, computadores, estrada de ferro, integração de sistemas fraca da eletricidade, sistema de segurança, CCTV, exército, controlador programável (PLC) da lógica, controlador de Digitas direto, sistema de automatização de construção (BAS) etc.
Especificação técnica
| Especificação técnica |
|
|
| ESPECIFICAÇÃO EM LINHA VERDE da ESTRELA 6K/10K UPS |
| MODELO |
G6K (L) |
G10K (L) |
| FASE |
1 em da fase/1 fase - para fora |
| CAPACIDADE |
6000 W VA/4800 |
10000 W VA/8000 |
| ENTRADA |
| Tensão nominal |
208/220/230/240VAC |
| Escala da tensão |
Baixa linha perda |
110 VAC de ± 3% na carga de 50%
176 VAC de ± 3% na carga de 100% |
| Baixa linha retorno |
120 VAC de ± 3% na carga de 50%
186 VAC de ± 3% na carga de 100% |
| Linha perda alta |
300 VAC de ± 3% |
| Linha alta retorno |
290 VAC de ± 3% |
| Escala de freqüência |
|
46 hertz ~ 54 hertz ou 56 hertz ~ 64 hertz |
| Fator de poder |
carga do ≧ 0,99 @ 100% |
| SAÍDA |
| Tensão nominal |
208/220/230/240VAC |
| C.A. Voltage Regulation |
± 1% |
| Escala de freqüência (escala sincronizada) |
46 hertz ~ 54 hertz ou 56 hertz ~ 64 hertz |
| Escala de freqüência (bateria. Modo) |
50 hertz de ± 0,1 hertz ou 60 hertz de ± 0,1 hertz |
| Relação atual da crista |
3:1 (máximo) |
| Distorção de harmónico |
≦ 3% THD (carga linear)
≦ 6% THD (carga não-linear) |
| Tempo de transferência |
Desvio ao inversor (linha modo) |
Zero |
| Inversor a contornear (linha modo) |
Zero |
| Forma de onda (bateria. Modo) |
Sinewave puro |
| EFICIÊNCIA |
| Linha modo |
89% |
90% |
| Modo da bateria |
88% |
89% |
| BATERIA |
| Modelo padrão |
Tipo da bateria |
12 V/7 AH |
12 V/9 AH |
| Números |
16 |
16 |
| Tempo típico do Recharge |
9 horas recuperam à capacidade de 90% |
| Corrente de carregamento |
Defeito: 1,0 Um ± 10%, máximo: 2.0A ± 10% |
Defeito: 1,0 Um ± 10%, máximo: 2.0A ± 10% |
| Tensão de carregamento do flutuador |
218,4 VDC de ± 1% |
| Modelo a longo prazo |
Tipo da bateria |
Segundo aplicações |
| Números |
16-20 ** (ajustável) |
| Corrente de carregamento |
Defeito: 4,0 Um ± 10%, máximo: 6.0A ± 10% |
Defeito: 4,0 Um ± 10%, máximo: 6.0A ± 10% |
| Tensão de carregamento do flutuador |
273 VDC de ± 1% (baseado em 20 baterias dos PCes) |
| INDICADORES |
| Painel do LCD |
Estado de UPS, nível da carga, nível da bateria, tensão do entrada/saída, temporizador da descarga, e condições de falha |
| ALARME |
| Modo da bateria |
Soando cada 4 segundos |
| Sobrecarga |
Soando duas vezes cada segundo |
| Falha |
Continuamente soando |
| FÍSICO |
| Modelo padrão |
Dimensão, D X W x H (milímetro) |
369 x 190 x 688 |
442 x 190 x 688 |
| Peso líquido (quilogramas) |
60 |
75 |
| Modelo a longo prazo |
Dimensão, D X W x H (milímetro) |
369 x 190 x 318 |
442 x 190 x 318 |
| Peso líquido (quilogramas) |
21 |
23 |
| AMBIENTE |
| Umidade da operação |
0 RH @ 0 de 95% - 40°C (não-condensação) |
| Nível de ruído |
Menos do que 55dBA @ 1 medidor |
Menos do que 58dBA @ 1 medidor |
| GESTÃO |
| Smart RS-232/USB |
Apoios Windows® 2000/2003/XP/Vista/2008, Windows® 7/8, Linux, Unix, e MAC |
| SNMP opcional |
Gestão do poder do gerente e do web browser do SNMP |
| |
|
|
|
| capacidade do *Derate a 60% da capacidade no modo de CVCF e a 90% quando a tensão da saída for ajustada a 208VAC. |
| o *If que UPS é instalado ou usado em um lugar de onde a altura esteja acima do que 1000m, o potência de saída deve ser derated |
| um por cento por 100m. |
|
|
| as especificações do *Product são sujeitas à mudança sem observação mais adicional |
|
* O modelo a longo prazo está somente disponível nos sistemas 200/208/220/230/240VAC.
