Trifásico UPS online

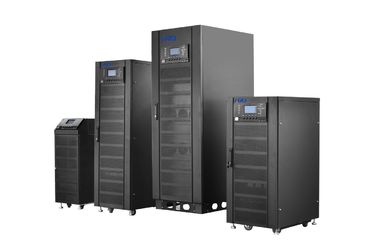

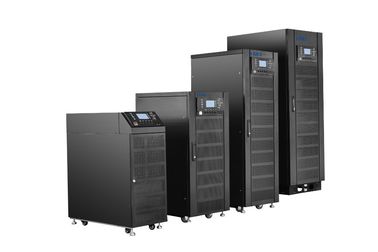

HF dobro 208Vac UPS em linha da conversão 3phase 10kva fase à fase





Introdução:



HF dobro 208Vac UPS em linha da conversão 3phase 10kva fase à fase



A fase 10-80kva da série 3 de Powerwell (América) é uma fonte de alimentação ininterrupta da parte alta, que adote o mundo que conduz bonde e a tecnologia eletrônica para aumentar o desempenho e a confiança alta super (MTBT>200,000h) .3nos DSPs de alta velocidade com controle digital terminado assegure inteiramente mais de alta qualidade da fonte e do UPS de alimentação reliabitly. Sendo parentes ao fator de poder da entrada 1,0 e à ligação menos de 2% THDi estes verde e economia de energia de UPS. Igualmente oferece o projeto da humanização: acesso dianteiro completo da capacidade do serviço, tela táctil fácil de usar.



Aplicações perfeitas:



Internet Servor, Data Center médio, sistema de rede da Meio-escala/centro de elaboração, banco e seguranças, grupo de servidor do negócio, burótica da Meio-escala, equipamento da precisão, etc.



Características: termine a tecnologia do controle digital



O controle inteiramente digital com dois DSPs, todos os subsistemas é controlado digital incluindo o retificador de IGBT, inversor, carregador, descarregador.



Propriedades elétricas excelentes



A instrução dobro em linha verdadeira da conversão oferece a proteção do poder seguro e eficaz para várias cargas, com capacidade de carga forte da saída;



Fator de poder da entrada, verde e economia de energia altos



Entre a extremidade com PFC e entre o PF de UPS inteiro até 0,999;



Dual a fonte de entrada da C.A. sustentável



A C.A. e o desvio permissíveis 2 entraram a fonte da C.A.



Adaptação ambiental forte



Tensão de entrada e escala de frequência largas, adaptação a todos os tipos de climático

e ambiente geográfico;



Medidas detalhadas da proteção



 Aflua a proteção, procurar um caminho mais curto a proteção, e a outra proteção para assegurar a confiança de UPS;

IGBT e o SCR adotam o módulo de poder avançado de EUPEC;

A adoção da tecnologia avançada (IGBT que conduz a parada programada macia da tecnologia, da sobrecarga de IGBT) melhora a confiança e a segurança do inversor.



Projeto modular similar



Cada prato principal da fase é projetado como a cremalheira para a montagem e a manutenção fáceis

Projeto de encaixe do bloco inerente da bateria para o uso fácil



Gestão inteligente da bateria (ABM)



Adotando a gestão inteligente da bateria:

Carregador inteligente: carregador de carregamento do processo da três-fase do intervalo (atual constante, constante tensão, carregamento do flutuador e cortam, quando a diminuição a um nível inferior, carregador da tensão da bateria reiniciar para trabalhar)

Tempo alternativo indicado no painel LCD

Compensação de temperatura da bateria

Estado de detecção em linha da bateria,

A corrente de carregamento máxima da bateria pode ajustar-se por utilizadores finais de acordo com as características da bateria, para evitar todo o dano causado pela corrente de carregamento grande;

Bateria de auto-teste periódica, detectando os problemas da bateria oportunos;

Com conexão inversa da bateria, sobre a tensão/proteção atual, para proteger a bateria;



Começo frio e de começo da C.A. função



Comece diretamente UPS através da bateria ou comece UPS através dos canos principais somente.



Capacidades superiores da monitoração da rede



Porto de comunicação (RS232, USB, e assim por diante) conectando com o computador, cartão do SNMP opcional,



projeto da Fácil-manutenção



a) Adota o projeto dianteiro completo da manutenção, reduzindo as limitações

ao o espaço da instalação, e salvar o espaço do centro de elaboração;

manutenção da classe do projeto modular de b), a conveniente e a fácil do local;

c) Com manual mantenha o desvio,

substituição da bateria de d) sem interromper o corredor de UPS;

e) Os registros históricos procuram a função, eventos acima dos artigos to1,000;



Relação amigável com grande LCD



 Grande exposição do LCD e de estado do diodo emissor de luz indicação; Exposição de informação abundante de UPS;



Especificações técnicas:

Modelo	PWA3310XL	PWA3310XS	PWA3320XL	PWA3320XS		PWA3330XL		PWA3330XS
Entrada dos canos principais
Tensão de entrada avaliado	208/220VAC (Linha-linha), 3 fases + pontos mortos + terras
Frequência avaliado	50/60Hz
Escala de tensão de entrada	187~260Vac (Linha-linha), carga máxima; 125V~187Vac (Linha-linha), carga diminui linearmente de acordo com a tensão mínima da fase		167~260Vac (Linha-linha), carga máxima; 125V~167Vac (Linha-linha), carga diminui linearmente de acordo com a tensão mínima da fase
Escala de frequência da entrada	40Hz~70Hz
Fator de poder da entrada	>0,99
Corrente de entrada THDi	<5>		<4>
Entrada do desvio
Tensão avaliado do desvio	208/220VAC (Linha-linha)
Frequência avaliado	50/60Hz
Escala da tensão do desvio	Selecionável, defeito -20%~+15%; Limite superior: +10%, +15%, +20%, +25%; Mais baixo limite: -10%, -15%, -20%, -30%, -40%
Escala de frequência do desvio	Selecionável, ±1Hz, ±3Hz, ±5Hz
Sobrecarga do desvio	Operação a longo prazo de 125%; 125%~130% para 10min; 130%~150% para 1min;					Operação a longo prazo de 110%; 110%~125% para 1min; 125%~150% para 30s;
Saída
Tensão avaliado do inversor	208/220VAC (Linha-linha)
Frequência avaliado	50/60Hz
Fator potência de saída	1		0,9
Precisão da tensão	±1.5% (carga 0-100% linear)
Resposta transiente	<5>
Recuperação transiente	< 30ms="" for="" step="" load="">
Tensão THDu da saída	<1> <5> de acordo com IEC/EN62040-3
Sobrecarga do inversor	<110> 110%~125%, 1min; 125%~150%, 30s; >150%, 200ms		<110> 110%~125%, 10min; 125%~150%, 1min;
Regulamento da frequência	50/60Hz±0.1%
Escala sincronizada	Settable, ±0.5Hz ~ ±5Hz, defeito ±3Hz
Taxa de pântano sincronizada	Settable, 0.5Hz/S ~ 3Hz/s, defeito 0.5Hz/s
Bateria e carregador
Tensão da taxa da bateria	±120VDC
Poder do carregador	poder do sistema de max=20%
Eficiência
Operação normal	93%max		94%max
Operação de bateria	92.5%max		93%max
Sistema
Exposição	DIODO EMISSOR DE LUZ + LCD
Relação	Padrão: RS232, RS485 Opção: SNMP, contato seco, jogo paralelo, começo frio da bateria
Ambiental
Temperatura da operação	0 ~ ℃ 40
Temperatura de armazenamento	-40 ~ ℃ 70
Humidade relativa	0 ~ 95% (não condensação)
Ruído (1 medidor)	carga de 58dB @ 100%, carga de 52dB @ 45%		carga de 70dB @ 100%, carga de 62dB @ 45%
Dados físicos
Dimensão (W*D*H, milímetro)	250*660*530	250*840*715	250*950*770	500*840*1400			250*950*770		500*840*1400
Pese (quilogramas)	31	51,5 (sem bateria)	64	140 (sem bateria)			64		140 (sem bateria)

Nota: Algum assunto da especificação a mudar sem aviso prévio;
