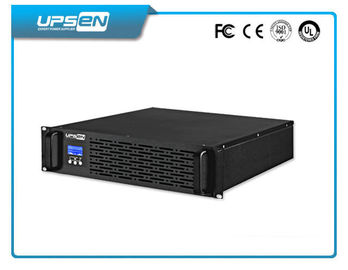

a cremalheira 110V/120Vac montada levanta sistemas com tempo de execução longo 1Kva - 10Kva
1: A cremalheira montou um projeto de 19 polegadas e de altura de 2U 3U 5U
2: Submeta UPS com ECO e modo avançado de ECO para a economia de energia
3: Redundância paralela de N+X disponível para 6K e modelos ascendentes
4: Cremalheira UPS em linha montável com poderes de emergência fora da função (EPO)
5: Modelo de UPS: RM em linha de alta freqüência 1K-10KVA da série da estrela da montagem de cremalheira de UPS (1Ph in/1Ph para fora)
Características chaves:
dobro-conversão verdadeira UPS em linha do
fator potência de saída 0,8 do
o de fácil utilização e exposição do LCD do fácil-deslocamento
a cremalheira do montou um projeto de 19 polegadas e de altura de 2U 3U 5U
tomadas programáveis da gestão do poder do
o modo do conversor de freqüência de 50/60 de hertz
o ECO e modo avançado de ECO para a economia de energia
poderes de emergência do fora da função (EPO)
o projeto Quente-swappable da bateria do para 1-3K modela somente
tecnologia do DSP aplicada para 6K e modelos ascendentes
correção de fator de poder ativa 0,99 da entrada do para 6K e modelos ascendentes
redundância paralela do N+X disponível para 6K e modelos ascendentes

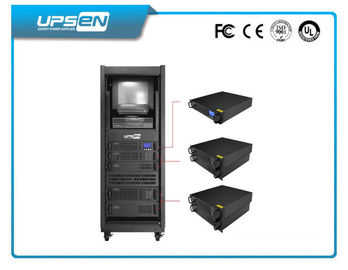

Aplicação montável de UPS da cremalheira
Servidores, Dados-Centro, dispositivos críticos da rede, eletrônicas sensível, telecomunicações…
Especificação técnica
| Série RM1K-10K da estrela da montagem de cremalheira |
| Modelo |
RM1K |
RM2K |
RM3K |
RM1KL |
RM2KL |
RM3KL |
RM6KL |
RM10KL |
| Entrada |
Fase |
Fase monofásica com terra |
| Tensão nominal |
110/115//120Vac ou 220/230/240Vac |
220/230/240Vac |
| Escala da tensão |
60-138VAC ou 115 ~ 300VAC |
176 ~ 276VAC |
| Escala de freqüência |
46 ~ 54Hz (defeito), usuário ajustável dentro de 40~60Hz |
46 ~ 54Hz |
| Fator de poder |
0,97 |
0,98 |
| Conexão |
Entrada de IEC320-10A |
Entrada de IEC320-16A |
Entrada de IEC320-10A |
Entrada de IEC320-16A |
Bloco terminal |
| Saída |
Fase |
Fase monofásica |
| Tensão |
110/115/120Vac ou 220/230/240VAC ± 2% |
110/115/120Vac ou 220/230/240VAC± 1% |
| Freqüência |
46~54Hz ou 50Hz ± 0.2Hz (linha modo) |
46~54Hz (linha modo) |
| 50Hz ± 0.2Hz (modo da bateria) |
50Hz ± 0.05Hz (modo da bateria) |
| Forma de onda |
Onda de seno pura |
| Fator de poder |
0.7/0.8 Opcional |
| Capacidade da sobrecarga |
108%~150% para o segundo 30., 150% para a Senhora 300 |
105%~130% por 10 Min.,
130% por 1 Min.
|
| Relação atual da crista |
3:1 |
| Conexões |
IEC320 -10A * 4 |
IEC320-10A e
Bloco terminal
|
IEC320 -10A * 4 |
IEC320-10A e
Bloco terminal
|
IEC320-10A * 4 e
Bloco terminal
|
| Desvio |
Transferência automática |
na sobrecarga e na falha de UPS |
| Antes de UPS Poder-em |
Opte “NÃO”, usuário ajustável “SIM” |
Sim |
| Escala da tensão |
80~264VAC (defeito), usuário ajustável dentro de 80~286VAC |
176 ~ 261VAC |
| Tempo de transferência |
0 Senhoras; menos Senhora de 4 do inversor a contornear e vice-versa |
Zero |
| Indicadores do diodo emissor de luz /LCD |
Carregue ao nível/nível da bateria, bateria, poder de serviço público,
Inversor, desvio, sobrecarga, falha
|
| Alarme audível |
Contorneie, no modo da bateria, o ponto baixo da bateria, sobrecarga, falha |
| Comunicações |
Relação RS-232 de série |
| Entalhe inteligente; |
|
OPÇÕES: Cartão de WEBPOWER SNMP/WEB,
Cartão AS400 ou WinPower CMC)
|
| Proteção do impulso da rede |
Porto do I/O RJ45 disponível para a rede ou o fax/modem |
| Ambiental |
Temperatura de funcionamento |
0 ~ 40°C |
| Umidade de funcionamento |
20 ~ 90% quese condensam |
| Unidade principal |
Peso líquido (quilograma) |
16,3 |
10,3 |
11,2 |
9,1 |
11,5 |
12,3 |
18,3 |
20,3 |
| Dimensões (W x D x H) milímetro |
482 x 420 x 88 (2U) |
482 x 420 x 88 (2U) ou
(baterias 3U internas)
|
482 x 420 x 88 (2U) |
482,6 x 600 x 130 (3U) |
| Bloco da bateria |
Tipo |
Baterias internas |
Bloco externo da bateria |
| Tensão de C.C. nominal |
24/36VDC |
48/72VDC |
72/96VDC |
24/36VDC |
48/72VDC |
72/96VDC |
192/240VDC |
|
Números da bateria
& capacidade
|
2/3Pcs *12V7.2Ah |
4/6Pcs *12V7.2Ah |
6/8Pcs *12V7.2Ah |
Segundo a capacidade de
blocos externos da bateria
|
| Tempo alternativo (carga máxima) |
minuto 5 |
7min (com 1 BP) |
minuto 5 (com 1 BP) |
| Tempo do Recharge |
5hrs a 90% |
5hrs a 90% |
5hrs a 90% |
| Corrente de carregamento (máximo) |
1.0A |
1.0A |
1.0A |
8A±1A |
4.2A |
| Tensão de carregamento |
41.1Vdc±0.6V |
110Vdc±0.4V |
41.1Vdc±0.6V |
110Vdc±0.4V |
274Vdc±1%V |
| Peso líquido (quilograma) |
--- |
25,3 |
25,3 |
--- |
--- |
--- |
--- |
| Dimensões (W x D x H) milímetro |
--- |
482 x 420 x88 (2U) |
482 x 420 x88 (2U) |
--- |
--- |
--- |
--- |
