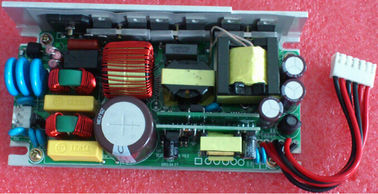

Saída 28V SC224-220S28 das fontes de alimentação 224W de AC-DC
Características chaves
Escala da entrada da C.A.: 140~300Vac
Únicas saídas: 28V/8A
Eficiência elevada: 88%
Linha regulamento: ≤±3%
Regulamento da carga: ≤±3%
Baixo ripple&noise: ≤150mV
Fator de poder: 95%
procurar um caminho mais curto a proteção
Saída sobre a proteção atual
Saída sobre a proteção da tensão
Entrada sobre a proteção da tensão
Entrada sob o fechamento da tensão
Sinal da operação da C.A.
Natural esfrie
RoHS complacente
Avaliação chama-retardada UL94V-0
Vista geral do produto
Este uso do conversor de AC-DC avançou tecnologias do processamento, do controle e de empacotamento do poder para fornecer a rentabilidade do desempenho, da flexibilidade, da confiança e de um componente maduro do poder. O interruptor de alta freqüência fornece a densidade de poder superior o de baixo nível de ruído e a eficiência elevada.
Características elétricas
Características da entrada
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Tensão de entrada avaliado
|
200
|
220
|
240
|
VAC
|
|
|
Escala de tensão de entrada da C.A.
|
140
|
|
300
|
VAC
|
|
|
Freqüência avaliado da entrada da C.A.
|
|
50/60
|
|
Hertz
|
|
|
Escala de freqüência da entrada da C.A.
|
47
|
|
63
|
Hertz
|
|
|
Corrente de entrada máxima
|
|
|
2,5
|
A
|
Tensão de entrada mínima, carga máxima
|
|
Corrente do inrush da entrada
|
|
|
30
|
A
|
Tensão de entrada máxima, 25℃, primeiro começo
|
|
Eficiência
|
Entrada da C.A.
|
|
88
|
|
%
|
Tensão de entrada avaliado, carga avaliado
|
|
Fator de poder
|
95
|
|
|
%
|
|
| |
|
|
|
|
|
|
Características de saída
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Escala da tensão da saída
|
28V
|
27,5
|
28
|
28,5
|
VDC
|
|
|
Escala da corrente de saída
|
28V
|
0
|
|
8
|
A
|
|
|
Linha regulamento
|
|
|
±3
|
%
|
|
|
Regulamento da carga
|
|
|
±3
|
%
|
|
|
Regulamento de temperatura
|
|
±0.02
|
|
%/°C
|
Sobre a variação da temperatura de funcionamento
|
|
Ondinha & ruído
|
28V
|
|
|
150
|
milivolt
|
Entrada avaliado, carga máxima, uma largura de faixa de 20 megahertz
|
|
Resposta dinâmica
|
Desvio
|
|
|
±5
|
%
|
25% a 50% a 25% Iout máximo, 50% a 75% a 50% Iout máximo, 1A/us
|
|
Tempo de estabelecimento
|
|
|
500
|
nós
|
|
Tempo de elevação de ligação
|
|
|
50
|
Senhora
|
Carga máxima, 10%~90% Vout
|
|
Tempo de atraso de ligação
|
|
|
8
|
s
|
220Vac, carga máxima
|
|
Overshoot da tensão da saída
|
|
|
±5
|
%
|
|
|
Capacidade de saída
|
|
|
3000
|
μF
|
|
Características da proteção
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
A entrada sob a tensão trava para fora
|
Ponto inicial de ligação da tensão
|
130
|
|
145
|
VAC
|
|
|
Ponto inicial da tensão da Volta-fora
|
115
|
|
130
|
VAC
|
|
|
Entrada sobre a proteção da tensão
|
Proteja a tensão
|
300
|
|
320
|
VAC
|
|
|
Tensão da recuperação
|
280
|
|
300
|
VAC
|
|
|
Saída sobre a proteção da tensão
|
32
|
|
35
|
VDC
|
Soluço
|
|
Saída sobre a proteção da carga
|
9
|
|
12
|
A
|
Soluço
|
|
Procurar um caminho mais curto a proteção
|
|
|
10
|
mΩ
|
Soluço
|
Características gerais
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
MTBF
|
250
|
|
|
KHrs
|
Entrada avaliado, carga máxima, 25℃
|
|
Peso
|
|
|
1000
|
g
|
|
Características ambientais
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Temperatura de funcionamento
|
-40
|
|
+85
|
℃
|
|
|
Temperatura de armazenamento
|
-40
|
|
+85
|
℃
|
|
|
Humidade relativa
|
10
|
|
95
|
%
|
|
|
Umidade do armazenamento
|
105
|
|
93
|
%
|
|
|
Altura
|
|
|
3000
|
m
|
|
|
Pressão atmosférica
|
70K
|
|
106K
|
Pa
|
|
Características de segurança
|
Parâmetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Tensão do isolamento
|
Entrada à saída
|
1500
|
|
|
VAC
|
10mA/1min, nenhum formar arcos e divisão
|
|
Entrada à terra
|
1500
|
|
|
VAC
|
|
Saída à terra
|
500
|
|
|
VDC
|
10mA/1min, nenhum formar arcos e divisão
|
|
Resistência do isolamento
|
Entrada à saída
|
10
|
|
|
MΩ
|
500Vdc/1min, pressão atmosférica normal, umidade de 90%
|
|
Entrada à terra
|
10
|
|
|
|
Saída à terra
|
10
|
|
|
Sinal e interruptor
|
Artigo
|
Funções
|
Notas
|
|
Saída sob o alarme da tensão
|
A saída sob o alarme da tensão girar para a lógica alto (5V±0.2V) quando queda de tensão da saída a 90%
|
Lógica alta quando condição anormal,
Lógica baixa ao operar-se bem
|
|
Sinal de entrada
|
Ilumine em ao operar-se bem, luz fora de ao operar-se anormal
|
Luz Φ3 verde
|
|
Sinal de saída
|
Ilumine em ao operar-se bem, luz fora ou piscamento ao operar-se anormal
|
Luz Φ3 verde
|
Características da compatibilidade electrónica
|
Artigo
|
Padrões
|
Circunstâncias
|
Notas
|
|
CE
|
EN55022
|
Classe B
|
Passe o teste do sistema
|
|
RE
|
EN55022
|
Classe B
|
Passe o teste do sistema
|
|
Harmónico
|
EN61000-3-2
|
Exigências das lâmpadas do C
|
Critério B
|
|
Flutuações e cintilação da tensão
|
EN61000-3-3
|
Exigências de equipamentos da classe A
|
Critério B
|
|
Impulso
|
EN61000-4-5
|
Modo diferencial ±2KV, mode±4KV comum
|
Critério B
|
|
MERGULHO
|
EN61000-4-11
EN55024
|
Mergulho da tensão a 0%Ut, 10ms
|
Critério B, teste na fase 0, 90, 180 e 270
|
|
Mergulho da tensão a 40%Ut, 20ms
|
|
Mergulho da tensão a 70%Ut, 50ms
|
|
ESD
|
Descarga do ar
|
EN61000-4-2
|
±8KV
|
Critério B
|
|
Descarga do contato
|
EN61000-4-2
|
±4KV
|
Critério B
|
Notas:
Critério A: Desempenho normal durante e depois do teste.
Critério B: A proteção ou a restauração de baixa voltagem não são permitidas. A flutuação provisória da tensão da saída cessa depois que os distúrbios cessam, e de qual o EUT recupera seu desempenho normal automaticamente. Durante o teste do sistema, a flutuação ou a restauração da tensão da saída não são permitidas demasiado.
Critério C: A perda provisória de saída é permitida, mas o hardware não pode ser danificado. O EUT recupera seu desempenho normal automaticamente ou intervenção do operador.
Critério R: A perda de saída que não é recuperável é permitida. O componente protetor preliminar (fusível) pode ser danificado. O EUT recupera seu desempenho normal após substitui o componente danificado.
Qualificação ambiental
|
Parâmetro
|
Notas
|
|
Vibração
|
Escala de freqüência: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; Machados de X.Y.Z, 30min/axis
|
|
Choque mecânico
|
onda do Metade-seno, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction
|
Conformidade dos padrões
|
Padrões
|
Notas
|
|
UL/UL60950
|
|
|
EN60950
|
|
Informação física
Esboço mecânico
Length×width×heigth: 127.0×84.5×35.0 (milímetro), 5×3.33×1.38 (polegada),
Designações do conector
Conector da entrada: VH3.96mm-3PIN
|
Pin não.
|
Nome
|
Função
|
|
1
|
L
|
|
|
2
|
N
|
|
|
3
|
PE
|
|
Conector de saída: VH3.96mm-6PIN, jejuam para trás,
Fios da saída: UL1015 18#, 105℃, 600V
|
Pin não.
|
Nome
|
Função
|
|
1
|
+28V
|
Vermelho
|
|
2
|
+28V
|
Vermelho
|
|
3
|
Terra
|
Preto
|
|
4
|
Terra
|
Preto
|
|
5
|
LOS_PWR+
|
Saída sob o positivo do alarme da tensão (vermelho)
|
|
6
|
LOS_PWR-
|
Saída sob o positivo do alarme da tensão (preto)
|
