controlador da carga do regulador do painel solar

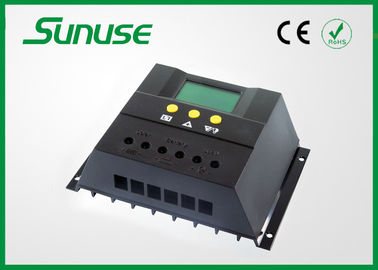

regulador do controlador da carga do painel solar de 50a PWM com exposição 12V/24V/48V do LCD

Detalhe rápido:

controlador da carga do painel solar de 50a PWM

1, modo três de trabalho

2, modo de carregamento de PWM

3, fuction da multi-proteção

4, exposição do LCD (que carrega e que descarrega a exposição do progresso e a indicação da falha)

5, compensação de temperatura

6, dados técnicos ajustáveis

Especificação:

Modelo	PWM5024Z
Corrente avaliado	40A, 50A
Tensão avaliado	12V/24V
Tensão máxima do painel solar	≤50V
Tensão do flutuador	13.7V/27.4V
Desconexão da baixa tensão	10.7V/21.4V
Reconexão da baixa tensão	12.6V/25.2V
Nenhuma perda de carga	<30ma>
Queda de tensão do laço	≤200mV
Modo de carregamento	Modo de PWM
Compensação de temperatura	-4mV/Cell/℃
Área do cabo da instalação	>3# CALIBRE DE DIÂMETRO DE FIOS (2)<25mm>
Temperatura de funcionamento	-20℃~50℃
Temperatura de armazenamento	-30℃~70℃
Exigência da umidade	≤90%, nenhuma condensação
Tamanho	130mm×188mm×62mm
Afastamento do furo de montagem	98 mm×178 milímetro --Φ5
Peso	590g
Notas	O sufixo modelo “Z” representa automático identifica o nível de tensão do sistema, “T” representa o controlador com a monitoração remota.

O controlador solar da carga forma um componente essencial de virtualmente todos os sistemas das energias solares que utilizam baterias. O controlador da carga é usado para regular o fluxo atual dos painéis solares às baterias. Estes controladores solares impedem a bateria dos danos causados pela sobrecarga e desligam a bateria em caso da descarga severa fechando das cargas. Os controladores solares da carga de Photovoltech fácil são projetados especialmente melhorar o desempenho da bateria e aumentar a vida.

Características:

1. Imagem do símbolo gráfico do LCD

2. Operação simples do botão

3. Nível de tensão do sistema da identificação automática

4. Modo inteligente da carga de PWM

5. Compensação de temperatura automática

6. Parâmetros de controle ajustáveis da carga-descarga

7. Modo de funcionamento de Settable de horas da carga

8. Função acumulada do ampère da carga e da descarga

9. Função de monitoração remota e de controle (costume)

10. Proteção da reverso-descarga da bateria

11. Proteção da reverso-descarga da bateria

12. Proteção reversa da conexão da bateria

13. Sobrecarga, proteção do curto-circuito

Você pode ver e ajustar os parâmetros:

tensão 1.Battery

controle de ligar/desligar da carga 2.The

temperatura 3.Environment

corrente de carregamento do painel 4.Solar

corrente de descarregamento 5.Load

poder de carregamento 6.Accumulated (Ah) pelo painel solar e de volta a zero

7.Accumulated que descarrega o poder (Ah) pela carga e de volta a zero

proteção da desconexão da tensão 8.Low

reconexão da tensão 9.Low

Desconexão 10.High Voltage

Modo de trabalho de três cargas:

o modo 24H-Normal, em caso de nenhum estado da falha da carga está sempre no poder.

controle 1H~23H-Light com poder do modo, da carga de controle do tempo após a obscuridade, e próximo a carga de acordo com o ajuste do temporizador.

o modo de controle 0H-Light, carga sobre após a obscuridade, desliga a carga após tirado.
