controlador da carga do regulador do painel solar

controlador MPPT da carga do painel 60a solar para o sistema das energias solares com exposição 24V 48V do LCD

Detalhe rápido:

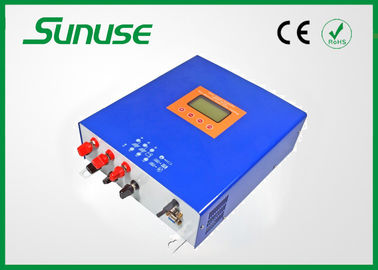

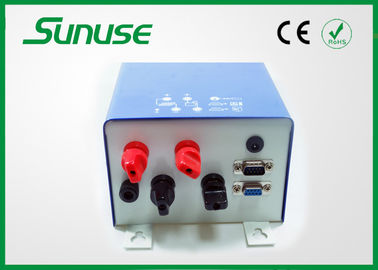

controlador da carga do painel solar de 60A MPPT com exposição do LCD
Power Point inteligente, máximo que segue a função
multi-proteja a função

Especificação:

Introdução da tecnologia de MPPT:

MPPT significa o seguimento máximo do ponto de poder. Faz os painéis solares trabalhar no máximo o ponto (ponto do ext B) usando a tecnologia da conversão de poder. o eMPPT é o controlador novo da carga pesquisado e desenvolvido por nossa empresa, e usa o MCU para seguir inteligente o ponto de poder máximo dos painéis solares para gerar mais poder dos painéis solares.

Controlo de carregamento do processo:

A tensão de carregamento começando da bateria é diferente, eMPPT usará as estratégias de carregamento diferentes para finalizar o processo de carregamento. Quando começar a tensão de carregamento da bateria for mais baixa do que 12.6V (para a bateria 12V), bateria atravessará três fases como o volume, a absorção e o carregamento de flutuação. Quando começar a tensão de carregamento da bateria for mais alta do que 12.6V (para a bateria 12V), bateria atravessará duas fases como o volume e flutuará o carregamento.

Sobre o carregamento de MPPT: Carregamento maioria, absorção que carrega, carregamento do flutuador

Tensão de sistema:

Tensão de sistema	Escala de poder recomendada
12V	<800w>
24V	<2000w>
48V	<6000w>

Configuração dos painéis solares:

o controlador da série do eMPPT pode ser conectado com os mono painéis solares e igualmente os painéis solares de filme fino. Ao fazer o sistema, certifique-se que a tensão do circuito aberto da disposição dos painéis solares não é mais altamente do que a tensão máxima permitida pelo controlador. A carta uma é introduzir os modelos dos mono painéis solares e dos painéis do filme fino e dos seus parâmetros. A carta 2 é a solução da configuração para o sistema 12V, 24V e 48V para os painéis solares.

Função:

1. Power Point máximo que segue a tecnologia

O controlador usa o circuito da conversão do fanfarrão e a tecnologia de MCU para seguir o ponto de poder máximo para executar o máximo potência de saída dos painéis solares na intensidade e na temperatura diferentes da iluminação. O algoritmo de MPPT aumenta a eficiência de seu sistema do picovolt e diminui a quantidade de painéis solares.

2. Controle de vários estágios da carga

A tensão de carregamento começando da bateria é diferente, o controlador usará as estratégias de carregamento diferentes para finalizar o processo de carregamento. Quando começar a tensão de carregamento da bateria for mais baixa do que 12.4V (para a bateria 12V), bateria atravessará três fases como o carregamento do volume, da absorção e do flutuador. Quando começar a tensão de carregamento da bateria for mais alta do que 12.4V (para a bateria 12V), bateria atravessará duas fases como o volume e flutuará o carregamento.

3. Tensão de carregamento ajustável

4. Compensação de temperatura para a tensão de carregamento

5. Fã de controlo da temperatura

6. Na noite a dormir

7. Proteção invertida bateria da conexão

8. Os painéis solares inverteram a proteção da conexão

9. Proteção para o descarregamento invertido bateria

10. Proteção de superaquecimento interna

11. Sobre a proteção da tensão para a entrada dos painéis solares

12. Põe a limitação para a entrada dos painéis solares

Aplicações:

• Luz portátil solar
• Sistemas home solares
• Soluções solares superiores do telhado

Aviso:

Antes de conectar ao painel solar, conecte por favor o controlador à bateria; não use o poder da fonte do painel solar
às cargas diretamente.

Notas:

Não use a luz de lâmpada para carregar o painel solar (a luz de lâmpada é demasiado fraca carregar)
A fonte de energia da C.C. para substituir o painel solar causará problemas ao controlador.
Escolha o fio apropriado que o diâmetro não deve ser demasiado pequeno, referem por favor o parâmetro.
