O dobro tomou partido PWB para a iluminação do diodo emissor de luz, PWB de alumínio do alumínio do núcleo

China O dobro tomou partido PWB para a iluminação do diodo emissor de luz, PWB de alumínio do alumínio do núcleo fornecedor

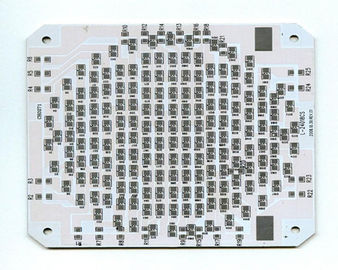

Imagem Grande :  O dobro tomou partido PWB para a iluminação do diodo emissor de luz, PWB de alumínio do alumínio do núcleo

Detalhes do produto:

Lugar de origem: China
Marca: HD-PCB
Certificação: UL,ISO9001,TS16949.
Número do modelo: PWB -3 do alumínio

Condições de Pagamento e Envio:

Quantidade de ordem mínima: nenhum MOQ
Preço: Negotiation
Detalhes da embalagem: Embalado no saco antiestático
Contact Now
Descrição de produto detalhada


O dobro tomou partido PWB para a iluminação do diodo emissor de luz, PWB de alumínio do alumínio do núcleo

Detalhes rápidos


Tipo do PWB:

PWB do alumínio

Camada:

 Único lado

Minuto. Linha largura/espaço:

3mil/3mil

Min. Através do diâmetro:

0.3mm

Espessura do revestimento:

2.0mm

Revestimento de superfície:

HASL

Tamanho:

120*120MM

Material:

Base de alumínio

Cor:

Branco

Aplicação:

Diodo emissor de luz



Descrição


Shenzhen Hengda especializado nas placas de circuito impresso do alumínio (igualmente chamadas base PCBs de Metal) por mais de 10 anos. Embora previsto originalmente para o uso na indústria da poder-fonte estas carcaças são agora as mais amplamente utilizadas em produtos do diodo emissor de luz do brilho alto. Há muitos nomes para estes produtos; A base folheada, de alumínio de alumínio, núcleo do metal (MCPCB), isolou a carcaça do metal (IMS ou IMPCB), tèrmica PCBs condutor, etc… mas todos significam a mesma coisa. Uma camada fina tèrmica de dielétrico condutor mas eletricamente isolando é laminada entre uma base do metal e uma folha de cobre. A folha de cobre é gravada no teste padrão desejado do circuito e a base do metal tira o calor longe deste circuito através do dielétrico fino.
   Usando um PWB do núcleo do metal nestes produtos e aplicações do diodo emissor de luz ajude a reduzir extremamente o calor emissor.
Outras aplicações que são ideais para a integração de MCPCB são painéis solares e aplicações do controle de movimento. Nós podemos igualmente combinar o núcleo do metal com nossa tecnologia do PWB de HDI.


O dobro tomou partido PWB para a iluminação do diodo emissor de luz, PWB de alumínio do alumínio do núcleo



Materiais e espessura do PWB do núcleo do metal

O núcleo do metal do PWB térmico pode ser de alumínio (o PWB de alumínio do núcleo), o cobre (o PWB de cobre do núcleo ou um PWB pesado do cobre) ou uma mistura de ligas especiais. O mais comum é um PWB de alumínio do núcleo.
A espessura de núcleos do metal em placas baixas do PWB é tipicamente 30 mil. - 125 mil., mas mais densamente e umas placas mais finas são possible.MCPCB que a espessura de cobre da folha pode ser 1 - 10 onças.

Vantagens de MCPCB

MCPCBs pode ser vantajoso de usar-se para que sua capacidade integre uma camada dieléctrica do polímero com uma condutibilidade térmica alta para uma resistência térmica mais baixa.
Calor de transferência de PCBs do núcleo do metal 8 a 9 vezes mais rapidamente do que FR4 PCBs. As estratificações de MCPCB dissipam o calor, mantendo o calor gerar o refrigerador dos componentes que conduz ao desempenho e à vida aumentados.

Os produtos com alumínio basearam o PWB

As aplicações que geram uma grande quantidade de calor frequentemente não podem adequadamente ser refrigeradas usando apenas fãs tradicionais. Refrigerar condutor com o núcleo PCBs do metal é uma opção ideal da produção.


MCPCBs é encontrado o mais extensamente em tecnologias do diodo emissor de luz, porque reduzem o número de diodo emissor de luz exigido para produzir uma iluminação específica. Os diodos luminescentes liberam uma grande quantidade de calor nas aplicações como

  • Automotivo: Luzes principais, conjuntos leves da cauda, marcadores laterais running, placa do traço, iluminação interior.
  • Forças armadas: Luzes principais, luzes running, luzes do ponto, balizas do sinal, luzes instantâneas do poder superior, conversores de poder, fontes de alimentação, sistemas de transmissão de energia, sistemas de ignição, produtos da distribuição de poder.
  • O espaço aéreo: Luzes de aterragem dos aviões, luzes running, de humor da cabine sistemas de iluminação, luz do ponto e iluminação geral.
  • Consumidor: Iluminação de rua, iluminação do controlo de tráfico, luzes interiores da construção, iluminação da paisagem, engrenagem de acampamento.
  • Médico: Iluminação da sala de operações, ferramentas cirúrgicas da iluminação, tecnologia da exploração do poder superior, conversores de poder.



Capacidades técnicas


Número de camadas

1, 2, 4 ou 6, até 36 camadas

Quantidade da ordem

1 a 500.000

Forma da placa

Retangular, redondo, entalhes, entalhes, complexo, irregular

Tipo da placa

Rígido, flexível, rígido-flexível

Material da placa

FR4 cola Epoxy de vidro, FR4 Tg alto, RoHS complacente; Alumínio, Rogers, etc.

Corte da placa

Tesoura, V-contagem, aba-distribuída

Espessura da placa

Cabo flexível, 0,2 ~ 6,0 milímetros, 0,01 ~ 0,25 ″

Peso de cobre

1,0, 1,5, 2,0 onças

Máscara da solda

O verde frente e verso LPI, igualmente apoia vermelho, branco, amarelo, azul, preto

Tela de seda

Frente e verso ou único-tomado partido em branco, em amarelo, em preto, ou o negativo

Linha mínima largura da tela de seda

0,006 ″ ou 0.15mm

Dimensões máximas da placa

45 x 45 ″ ou 114 x 114 cm

Traço/diferença mínimos

0,004", 0.1mm, ou 4 mil.

Diâmetro de furo mínimo da broca

0,006", 0.15mm, ou 6 mil.

Revestimento de superfície

HASL, níquel, ouro da IMM, lata da IMM, prata da IMM, OSP etc.

Tolerância da espessura da placa

±10%

Tolerância de cobre do peso

±0.25 onça

Largura de entalhe mínima

0,12", 3,0 milímetros, ou 120 mil.

profundidade da V-contagem

20-25% da espessura da placa

Chapeado através dos furos

Sim

Furos do dissipador

Sim

Formato de arquivo do projeto

DXF de Gerber RS-274X, de 274D, de Eagle e de AutoCAD, DWG




Fluxograma da produção do PWB

O dobro tomou partido PWB para a iluminação do diodo emissor de luz, PWB de alumínio do alumínio do núcleo



Procedimentos de teste

Nós executamos procedimentos múltiplos da segurança de qualidade antes de enviar para fora qualquer placa do PWB. Estes incluem:

  • Inspeção visual
  • Ponta de prova de voo
  • Cama de pregos
  • Controle da impedância
  • detecção da Solda-capacidade
  • Microscópio metallograghic de Digitas
  • AOI (inspeção óptica automatizada)


Prazos de execução rápidos da volta

Para a produção do PWB de HDI, nós podemos os dias to10 do provid 7 girar ao redor épocas. Para PCBs multilayer, o tempo do fastestturnaround depende do número de camadas e de quantidade.

Preste serviços de manutenção à garantia

Nós certificamo-nos servir profissional, sinceramente cada cliente e amigável para o melhor da nossa capacidade.   Nós contente re-trabalho seu projeto se seu projeto não é 100% satisfatório.


Obtenha umas citações rápidas agora

Enviando em uma conta de material, os arquivos do gerber que incluímos o desenho de conjunto e nós teremos uma cotação de volta a você dentro das horas. Com hengda de Shenzhen há nunca um custo escondido e nossos preços são muito competitivos e razoáveis.
