Detalhes do produto:
Condições de Pagamento e Envio:
|
| marca: | KRIPAL | escala atual: | 9A, 12A, 18A, 22A |
|---|---|---|---|
| Pólos: | 3P | auxiliar: | 1NO+1NC |
| Contatos: | 85% AgCdo | Bobina: | AC/DC |
| Realçar: | contator da bomba de calor,contator definido da finalidade |
||

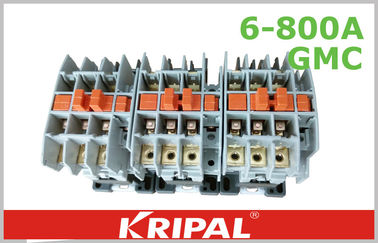

Interruptor magnético UKC do contator de GMC AC/DC (D) 1-9A, 12A, 18A, acessórios opcionais de 22A 220V~690V 1NO 1NC
Descrição:
Os contatores magnéticos da C.A. /DC da série de GMC são apropriados para usar-se nos circuitos até C.A. avaliado 50/60HZ da tensão 660V, corrente avaliado até 800A, para fazer, quebrar, começando frequentemente & controlá-lo o motor e de C.A. pode ser combinado com os contatos auxiliares, a unidade de bloqueio mecânica, o capacitor do switchover e etc. Com o relé térmico, é combinado no acionador de partida eletromagnético. O contator é produzido de acordo com IEC947-2, VDE0660 & BS5452.
Sem tampa:

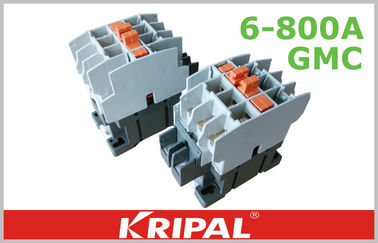

Com tampa
Acessórios opcionais:
Características
1. A tampa para impedir choque bonde na parte superior do contator de ac/dc.
2. O contator da C.A. pode ser conectado diretamente sem outros encaixes
3. Instalado pelos parafusos ou no RUÍDO de 35mm cerque diretamente
Especificações:
| Tipo | Dever AC3 | Tempo da vida (x 104) | Contato auxiliar | ||||
| 200~240V | 380~440V | 500~550V | 690V | Bonde | Mecânico | ||
| UKC1-9 | 2.5kW 11A | 5kW 9A | 4kW 7A | 4kW 5A | 250 | 2500 | 1NO1NC |
| UKC1-12 | 3.5kW 13A | 5.5kW 12A | 7.5kW 12A | 7.5kW 9A | 250 | 2500 | |
| UKC1-18 | 4.5kW 18A | 7.5kW 18A | 7.5kW 13A | 7.5kW 9A | 250 | 2500 | |
| UKC1-22 | 5.5kW 22A | 11kW 22A | 15kW 22A | 15kW 18A | 250 |
2500 |
|
Tensão da bobina (C.A.):
50Hz: 24V, 42V, 48V, 100V, 110V, 220V, 240V, 380V, 400V, 415V, 440V, 500V, 550V
60Hz: 24V, 48V, 110V, 120V, 208V, 220V, 240V, 277V, 380V, 440V, 480V, 600V
Tensão da bobina (C.C.):
12V, 20V, 24V, 48V, 60V, 80V, 100V, 110V, 125V, 200V, 220V, 250V
O contator de AC/DC tem quatro componentes principais:
(1) o sistema eletromagnético, incluindo a bobina da atração, um núcleo de ferro móvel e o núcleo de ferro estático;
(2) o sistema do contato, compreendendo três contatos principais e uns dois normalmente abertos, o contato dois normalmente fechado auxiliar, ele e o núcleo de ferro móvel é conectado junto é ligado um com o otro;
arco (de 3) que extingue o dispositivo da grande capacidade, contator geral da C.A. com o arco que extingue o dispositivo, a fim eliminar rapidamente o arco, de queimar o contato principal;
embalagem da isolação (de 4) e acessórios, todos os tipos da mola, um mecanismo da transmissão, um anel procurar um caminho mais curto, coluna da fiação.
Categorias da utilização do IEC
A avaliação atual do contator de AC/DC depende da categoria da utilização. As categorias do IEC do exemplo no padrão 60947 são descritas como:
Cargas Não-indutivas ou levemente indutivas de AC-1 -, fornalhas de resistência
AC-2 - começar dos motores do anel coletor: começar, interruptor-fora
AC-3 - começar dos motores e do interruptor-fora da esquilo-gaiola somente depois o motor é até a velocidade. (Faça o rotor fechado ampères (LRA), a carga máxima ampères (FLA) da ruptura)
AC-4 - começar da esquilo-gaiola viaja de automóvel com avanço lento e obstrução do dever. Começo/parada rápidos. (Faça e quebre LRA)
Condições de trabalho normais e condições da instalação
1. O ambiente de ar circunvizinho tem -5 a +50 graus Célsio.
2. A altura não excede 2000m.
3. A inclinação com o vertical não é mais de 5 graus.
4. O grau de poluição de locais da instalação é o nível 3.
5. A categoria da instalação é classe II.
6. Nenhum espaço da agitação e choque e vibração significativos.
Os produtos principais de KRIPAL:
Interruptor giratório do isolador, soquete à prova de intempéries do interruptor, soquete industrial da tomada, interruptor do nível do flutuador do cabo, caixa de junção terminal, inversor fotovoltaico solar, contator da C.A. do interruptor, relé térmico da sobrecarga, caixa de distribuição industrial do poder e etc.
