As séries Goodrive200 bombeiam o inversor INVT, controle do inversor 3PH SVPWM da C.A.

As séries Goodrive200 bombeiam o inversor INVT, controle do inversor 3PH SVPWM da C.A.
As séries Goodrive200 bombeiam o inversor INVT, controle do inversor 3PH SVPWM da C.A.

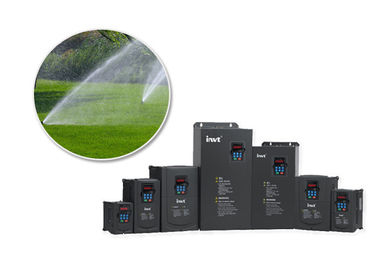

Imagem Grande :  As séries Goodrive200 bombeiam o inversor INVT, controle do inversor 3PH SVPWM da C.A.

Detalhes do produto:
Lugar de origem: China
Marca: INVT
Certificação: TUV
Número do modelo: GD200
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 pcs
Preço: Negotiation
Termos de pagamento: T/T, O/A, L/C
Descrição de produto detalhada
Tensão de entrada: C.A. 3PH 380V (- 15%) ~ 440V (+10%) Freqüência da entrada: 47~63Hz
A tensão de saída: tensão de entrada 0~ Freqüência de Saída: 0~400Hz
Modo de controle: SVPWM, controle de vetor sensorless Precisão de controle da velocidade: ± 0,2% (controle de vetor sensorless)
Capacidade da sobrecarga: 150% da corrente avaliado: 1 minuto; 180% da corrente avaliado: 10 segundos; 200% da corrente avalia
Realçar:

inversor da bomba de água

,

inversor da fonte de alimentação

As séries Goodrive200 bombeiam o inversor INVT, controle do inversor 3PH SVPWM da C.A.

Descrição

O inversor da bomba de Goodrive200 INVT adota a plataforma do sistema de controlo de DSP e usa a tecnologia vectorized do controle de V/F. Compatível com muitos tipos de métodos da proteção. Pode ser usado com motores assíncronos, fornecer o desempenho de condução excelente. Todos o projeto do canal de ar do produto, a configuração de hardware, e do software as capacidades melhoram extremamente a usabilidade do cliente e a disponibilidade ambiental.

Especificações

Função

Especificação

Entrada

Escala de tensão de entrada

C.A. 3PH 380V (- 15%) ~440V (+10%)

Escala de freqüência da entrada

escala permitida 50Hz/60Hz: 47~63Hz

Saída

Escala da tensão da saída

tensão de entrada 0~

Escala de freqüência da saída

0~400Hz;

Característica do controle técnico

Modo de controle

SVPWM

Tipo do motor

Motor assíncrono

Velocidade-ajustando a relação

Motor assíncrono: 1:100

Começando o torque

Motor assíncrono: 0.5Hz/150%

Capacidade da sobrecarga

Tipo de G:

150% da corrente avaliado: 1 minuto;
180% da corrente avaliado: 10 segundos; 200% da corrente avaliado: 1 segundo;

Tipo de P: 120% da corrente avaliado: 60 segundos

Característica running do controle

Ajuste da freqüência

Ajuste de Digitas, ajuste análogo, ajuste da freqüência do pulso, ajuste running da velocidade da multi-etapa, ajuste simples do PLC, ajuste do PID, ajuste de uma comunicação de MODBUS

Realize o deslocamento entre a combinação do grupo e ajuste o canal.

Auto ajuste da tensão

da tensão

Mantenha uma tensão estável automaticamente quando a tensão de grade flutua

Critique a proteção

Forneça sobre 30 funções da proteção da falha: sobrecarga, sobretensão, undervoltage, superaquecimento, falha e sobrecarga da fase, etc.,

Seguimento da velocidade

Reinicie o motor de giro lisamente

Relação periférica

Terminal

entrada análoga

definição

≤10mV

Interruptor terminal

definição da entrada

≤ 2ms

Entrada análoga

canal 2 (AI1, AI2) 0~10V/0~20mA e 1 canal (AI3) - 10~10V

Saída análoga

2 canais (AO1, AO2) 0~20mA

Entrada de Digitas

8 entradas comuns dos canais, a freqüência máxima: 1kHz,

1 entrada de alta velocidade do canal, a freqüência máxima: 50kHz

Saída de Digitas

1 saída de pulso de alta velocidade do canal, a freqüência máxima: 50kHz;

1 saída de coletor aberto do terminal do canal Y

Saída do relé

2 saídas programáveis do relé dos canais

RO1A NENHUM, RO1B NC, terminal da terra comum de RO1C

RO2A NENHUM, RO2B NC, terminal da terra comum de RO2C

Capacidade do contator: 3A/AC250V, 1A/DC30V

Outro

Método montável

Parede, flange e assoalho montáveis

Temperatura do ambiente running

-10~50°C, derate above40°C

Protetor

IP20

Refrigerar

Refrigeração a ar

Unidade de freio

Acessório que trava para abaixo de 30G/37P (que inclui 30G/37P), unidade de travagem externo para outro

Resistor de travagem

Opcional

Filtro da compatibilidade electrónica

Filtro C3 incorporado: cumpra a exigência do grau de IEC61800-3 C3

Filtro externo: cumpra a exigência do grau de IEC61800-3 C2

Características

1, usos do produto que rebitam o projeto da estrutura. Filtro C3 incorporado (padrão). O desempenho da compatibilidade electrónica é ainda mais proeminente, aumenta sua confiança para cumprir a exigência da adaptação eletromagnética do ambiente.

2, produto podem conseguir um motor mais exato que autoturning e fornecer o desempenho excelente da movimentação do motor.
3, o projeto de produto seguem restrita padrões nacionais do IEC e passaram o teste da certificação do CE da autoridade internacional TÜV SÜD.
4,1.5 – unidade de freio incorporado do inversor 30KW. O teclado padrão da série inteira apoia a função da cópia dos parâmetros.
A placa terminal de Plugable faz conveniente para a substituição e a manutenção para os usuários.

5, estrutura do livro com projeto independente do canal de ar. Montagem da parede de apoios, montagem da flange, montagem do assoalho, fornecendo o cliente uma instalação mais segura e mais econômica.
6, ônibus de C.C. dos apoios ao produto e fonte de alimentação comuns da entrada da C.C. dos apoios. Podem fornecer a C.C. a travagem, a travagem dinâmica, e os métodos de travagem do fluxo. E inclui muitas funções tais como uma fonte de água simples e uma falha de energia instantânea sem parar.

Aplicações

As séries Goodrive200 bombeiam o inversor INVT, controle do inversor 3PH SVPWM da C.A. 0
