Detalhes do produto:
Condições de Pagamento e Envio:
|
| Escala de ajuste atual: | HLG-80H/100H: 60%~100%; HLG-120H: 50%~100% | Escala de ajuste da C.C.: | voltag avaliado e da saída de ±10% (A somente) |
|---|---|---|---|
| Faça sob medida (LxWxH) (milímetros): | 220x 68x 38,8 | Sobre a proteção da tensão: | oltage avaliado da saída v de 110%~140% |
| temp de trabalho.: | -40 ~ +70℃ (refira “Derating a curva”) | Umidade de trabalho: | 20 ~ não-condensação do RH de 95% |
| Tensão de Withstand: | I/P-O/P: 3.75KVAC I/P-FG: 2KVAC O/P-FG: 1.5KVAC | Sobre a proteção atual: | 95%~108% lim atual constante que iting, auto-recuperação |
| Realçar: | o poder superior conduziu a fonte de alimentação,levou luz de alimentação. |
||

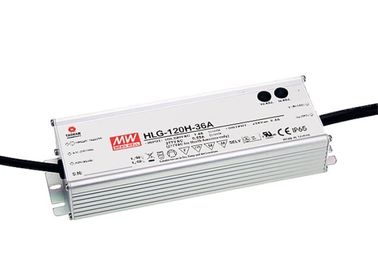

Fonte de alimentação HLG-120H-36A do diodo emissor de luz dos motoristas da iluminação do diodo emissor de luz do poder superior IP67
Características da série de HLG (eficiência elevada 80~120W com PFC):
1. A C.A. universal entrou (até 305VAC)/série completa
2. Proteções: Curto-circuito/sobre a corrente/sobre a tensão/sobre a temperatura
3. Função incorporado do active PFC
4. Eficiência elevada até 93,5%
5. Projeto IP67/IP65 para as instalações internas ou exteriores
6. Cabo direto ajustável da saída da corrente de saída ou potenciômetro interno
7. Refrigerar pela convecção do ar livre
8. Apropriado para o lugar seco, úmido, e molhado
9. Apropriado para aplicações da iluminação do diodo emissor de luz e da iluminação de rua
10. Nível da imunidade do impulso da reunião 4kV (IEC61000-4-5)
11. Classe LPS de 2 motopropulsores/passagem (à exceção de HLG-120H)
12. Modelos múltiplos para a escolha:
A: IP65 avaliado. A tensão da saída e o nível actual constante podem ser ajustados através do potenciômetro interno
B: IP67 avaliado e acessório 3 em 1 função de escurecimento (1~10VDC, sinal de PWM, ou resistência)
Vazio-Tipo: IP67 avaliado. Cabo para a conexão do I/O
BL-Tipo (opção): para o B de HLG-80H somente, a segurança alistada “UL8750” & o IP66 aprovados, MEIO do contato BEM para detalhes
D-Tipo (opção): IP67 avaliado. Função de escurecimento do temporizador, MEIO do contato BEM para detalhes (segurança pendente para
100W/120W)
13. Modelos opcionais de CQC disponíveis (tipo de HLG-80H/100H/120H-A/Blank)
14. 5 anos de garantia
Características da série de HLG-120H:
1. Série entrada/completa da C.A. universal (até 305VAC)
2. Função incorporado do active PFC
3. Eficiência elevada até 93,5%
4. Proteções: Curto-circuito/sobre a corrente/sobre a tensão/sobre a temperatura
5. Refrigerar pela convecção do ar livre
6. Cabo direto ajustável da saída do ponto de OCP ou potenciômetro interno
7. Projeto IP67/IP65 para as instalações internas ou exteriores
8. Três em uma função de escurecimento (1~10Vdc ou sinal ou resistência de PWM)
9. Apropriado para a iluminação do diodo emissor de luz e aplicações moventes do sinal
10. Conformidade às normas de segurança mundiais para iluminar-se
11. Apropriado para seco/umidade/lugar molhados
12. 5 anos de garantia
Fontes de alimentação da série de HLG:
Série de HLG-40H, série de HLG-60H, série de HLG-80H, série de HLG-100H, série de HLG-120H, série de HLG-150H, série de HLG-185H, série de HLG-240H, série de HLG-320H, série de HLG-600H
Detalhes rápidos de fonte de alimentação do diodo emissor de luz de HLG-120H:
| Série de HLG-120H | ||||
| Modelo não. | Saída | Tol. | R&N | Effi. |

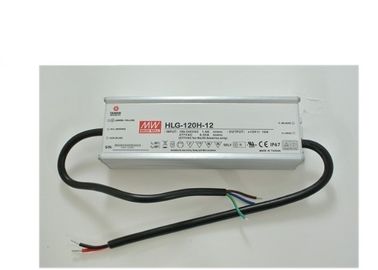

| HLG-120H-12 (a) | 12V, 0~10A | ±2.5% | 150mV | 92,0% |
| HLG-120H-15 (a) | 15V, 0~8.0A | ±2.0% | 150mV | 92,0% |
| HLG-120H-20 (a) | 20V, 0~6.0A | ±1.0% | 150mV | 93,0% |

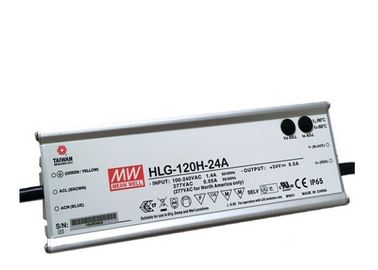

| HLG-120H-24 (a) | 24V, 0~5.0A | ±1.0% | 150mV | 93,0% |
| HLG-120H-30 (a) | 30V, 0~4.0A | ±1.0% | 200mV | 93,0% |
| HLG-120H-36 (a) | 36V, 0~3.4A | ±1.0% | 200mV | 93,0% |
| HLG-120H-42 (a) | 42V, 0~2.9A | ±1.0% | 200mV | 93,0% |
| HLG-120H-48 (a) | 48V, 0~2.5A | ±1.0% | 200mV | 93,5% |
| HLG-120H-54 (a) | 54V, 0~2.3A | ±1.0% | 200mV | 93,5% |
() = A, B, BL, D ou placa
Especificações de HLG-120H:
| Modelo não. | HLG-120H | |
| Escala de tensão de entrada da C.A. | 90~305VAC; 127~431VDC | |
| Corrente do inrush da C.A. (máximo) | Começo frio, 60A em 230VAC | |
| Escala de ajuste da C.C. | tensão avaliado da saída de ±10% (A somente) | |
| Escala de ajuste atual | HLG-80H/100H: 60%~100%; HLG-120H: 50%~100% | |
| Sobre a proteção atual | limitação atual constante de 95%~108%, auto-recuperação | |
| Sobre a proteção da tensão | tensão avaliado da saída de 110%~140% | |
| Sobre o temp. proteção | Interrompa a tensão do/p, re-poder recuperar sobre | |
| Setup, aumente, sustente o tempo | 500ms, 50ms, 16ms na carga máxima e 230VAC | |
| Tensão de Withstand | I/P-O/P: 3.75kVAC, I/P-FG: 2kVAC, O/P-FG: 1.5kVAC | |
| Temperatura de trabalho | -40~+70Celsius (refira a saída que derating a curva) | |
| Standard de segurança | UL8750, TUV EN61347-1, EN61347-2-13, PSE J61347-1, J61347-2-13 aprovado; UL8750 alistado para HLG-80H-□BL somente; ENEC EN61347-1, EN61347-2-13 para HLG-120H somente |
|
| Padrões da compatibilidade electrónica | EN55015, EN55022 classe B (à exceção de HLG-80H), EN61000-3-2 classe C, EN61000-3-3, EN61000-4-2,3,4,5,6,8,11, EN61547 |
|
| Conexão | Entrada | UL avaliado, SJTW 18AWGx3C (30cm) |
| Saída | A/D/Blank-Type: SJTW 14AWGx2C (30cm); B: SJTW 14AWGx2C (30cm) +SJTW 18AWGx2C (30cm) |
|
| Dimensão (LxWxH) (milímetro) | 220x 68x 38,8 | |
NOTAS:
1. Todos os parâmetros mencionados não especialmente são medidos na entrada 230VAC, na carga avaliado e no 25℃ da temperatura ambiental.
2. A ondinha & o ruído são medidos em 20MHz da largura de faixa usando um 12" par-fio torcido terminada com um capacitor 0.1uf & 47uf paralelo.
3. Tolerância: inclui a tolerância, a linha regulamento e o regulamento estabelecidos da carga.
4. Refira por favor a “CONDUÇÃO DE MÉTODOS DO MÓDULO do diodo emissor de luz”.
5. Derating pode ser precisado sob a baixa tensão de entrada. Verifique por favor as características estáticas para mais detalhes.
6. Um tipo somente.
7. A segurança e o projeto da compatibilidade electrónica referem EN60598-1, CNS15233, GB7000.1, FCC part18.
8. O comprimento do tempo estabelecido é medido no frio começa primeiramente. A volta DE LIGAR/DESLIGAR a fonte de alimentação pode conduzir ao aumento do tempo estabelecido.
9. A fonte de alimentação é considerada como um componente que seja operado em combinação com o equipamento final. Desde que o desempenho da compatibilidade electrónica será afetado pela instalação completa, os fabricantes de equipamento finais devem recuperar o direito à diretriz orientadora da compatibilidade electrónica na instalação completa outra vez.
10. Refira a indicação da garantia.
11. Para cumprir exigências do regulamento o mais atrasado do ErP para dispositivos elétricos de iluminação, esta fonte de alimentação do diodo emissor de luz pode somente ser usada atrás de um interruptor conectado sem permanentemente aos canos principais.
Folha de dados da série de HLG-120H:
