200W as fontes de alimentação do poder superior AC-DC escolhem a saída 5V SC200-220S5

China 200W as fontes de alimentação do poder superior AC-DC escolhem a saída 5V SC200-220S5 fornecedor

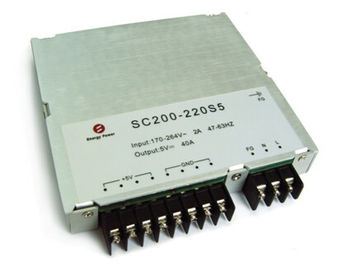

Imagem Grande :  200W as fontes de alimentação do poder superior AC-DC escolhem a saída 5V SC200-220S5

Detalhes do produto:

Lugar de origem: China
Marca: Enargy
Número do modelo: SC200-220S5

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1pcs
Preço: Negotiation
Tempo de entrega: 1-8 semanas
Termos de pagamento: negociação
Habilidade da fonte: 15000Pcs/week
Contact Now
Descrição de produto detalhada

Saída 5V SC200-220S5 das fontes de alimentação 200W de AC-DC





Características chaves

Escala da entrada da C.A.: 170~264Vac

Únicas saídas: 5V/40A

Eficiência elevada: 89%

Linha regulamento: ≤±1%

Regulamento da carga: ≤±1%

Baixo ripple&noise: ≤200mV

procurar um caminho mais curto a proteção

Saída sobre a proteção atual

Proteção curto da saída

Sobre a proteção da temperatura

Natural esfrie

RoHS complacente

Avaliação chama-retardada UL94V-0



Vista geral do produto

Este uso do conversor de AC-DC avançou tecnologias do processamento, do controle e de empacotamento do poder para fornecer a rentabilidade do desempenho, da flexibilidade, da confiança e de um componente maduro do poder. O interruptor de alta freqüência fornece a densidade de poder superior o de baixo nível de ruído e a eficiência elevada.



Características da entrada

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Tensão de entrada avaliado



220



VAC



Escala de tensão de entrada da C.A.

170



264

VAC



Freqüência avaliado da entrada da C.A.



50/60



Hertz



Escala de freqüência da entrada da C.A.

47



63

Hertz



Corrente de entrada máxima





2

A

Tensão de entrada mínima, carga máxima

Eficiência

Entrada da C.A.

86

89



%

Tensão de entrada avaliado, figura avaliado 1 da carga



Características de saída

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas



Escala da tensão da saída

5V

4,95

5

5,05

VDC





Escala da corrente de saída

5V

0



40

A





Linha regulamento





±1

%



Regulamento da carga





±1

%



Regulamento de temperatura



±0.03



%/°C

Sobre a variação da temperatura de funcionamento

Gire sustentam fora o tempo

10





 Senhora

220Vac, carga máxima, de Vin desligam para a gota para 90%, figura 4 de Vout

Ondinha & ruído

5V





200

milivolt

Entrada avaliado, carga máxima, figura 5 de uma largura de faixa de 20 megahertz

Resposta dinâmica

Desvio





200

milivolt

50% a 75% a 50% Iout máximo, 0.1A/u





200

milivolt

50% a 75% a 50% Iout máximo, 2.5A/us

Overshoot da tensão da saída





±5

%



Capacidade de saída



20000



μF



Características da proteção

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Saída sobre a proteção da carga

48



50

A

Soluço

Procurar um caminho mais curto a proteção





10

Soluço

Proteção de temperatura excessiva

Parada programada



105



Auto recuperação





Notas:

1.+5V incorporará a recuperação do automóvel do soluço

Características gerais

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

MTBF

100





KHrs

TR-NWT-000332,80% carga, 300LFM, 25℃

Peso





500

g





Características ambientais

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Temperatura de funcionamento

-20



+55



Temperatura de armazenamento

-40



+85



Umidade do armazenamento

10



90

%



Características de segurança

Parâmetro

Minuto

Tipo

Máximo

Unidades

Notas

Tensão do isolamento

Entrada à saída

1500





VDC

5mA/1min, nenhum formar arcos e divisão

Entrada à terra

1000





VAC

Saída à terra

500





VDC

5mA/1min, nenhum formar arcos e divisão

Resistência do isolamento

Entrada à saída

10





500Vdc/1min, pressão atmosférica normal, umidade de 90%



Características

Artigo

Padrões

Circunstâncias

Notas

Harmónico

EN61000-3-2

Exigências das lâmpadas do C

Critério B

Flutuações e cintilação da tensão

EN61000-3-3

Exigências de equipamentos da classe A

Critério B

Impulso

EN61000-4-5

Modo diferencial ±2KV, mode±4KV comum

Critério B

MERGULHO

EN61000-4-11

EN55024

Mergulho da tensão a 0%Ut, 10ms

Critério B, teste na fase 0, 90, 180 e 270

Mergulho da tensão a 40%Ut, 20ms

Mergulho da tensão a 70%Ut, 50ms

Notas:

Critério A: Desempenho normal durante e depois do teste.

Critério B: A proteção ou a restauração de baixa voltagem não são permitidas. A flutuação provisória da tensão da saída cessa depois que os distúrbios cessam, e de qual o EUT recupera seu desempenho normal automaticamente. Durante o teste do sistema, a flutuação ou a restauração da tensão da saída não são permitidas demasiado.

Critério C: A perda provisória de saída é permitida, mas o hardware não pode ser danificado. O EUT recupera seu desempenho normal automaticamente ou intervenção do operador.

Critério R: A perda de saída que não é recuperável é permitida. O componente protetor preliminar (fusível) pode ser danificado. O EUT recupera seu desempenho normal após substitui o componente danificado.



Qualificação ambiental

Parâmetro

Notas

Vibração

Escala de freqüência: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; Machados de X.Y.Z, 30min/axis

Choque mecânico

onda do Metade-seno, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction

Frio (na operação)

Anúncio IEC60068-2-1

Calor úmido

IEC60068-2-67 CY

Ciclismo da temperatura

-20°C a 85°C, rampa 15°C/min., 500 ciclos

Poder/ciclismo térmico

Vin = 170Vac minuto to264Vac máximos, carga máxima, 100 ciclos

Marginalidade do projeto

Tmin-10°C a Tmax+10°C, 5°C etapas, Vin = minuto a máximo, carga 0-105%

Teste de vida

95% Vin avaliado e carga, unidades em derating o ponto, 50000 horas

Capacidade da solda

IEC60068-2-20



Conformidade dos padrões

Padrões

Notas

UL60950-1



EN60950-1



EN60601-1



ESCUMALHAS 22.2NO.601.1



UL2601



CSA22.2NO.60950-1





Informação física

Esboço mecânico

Length×width×heigth135×125×21 (milímetro), 5.315×4.921×0.826 (polegada),

200W as fontes de alimentação do poder superior AC-DC escolhem a saída 5V SC200-220S5



Designações do conector

Pin#

Nome

Notas

1

N

Entrada da C.A.

2

L

Entrada da C.A.

3

FG

Terra da entrada da C.A.

4

Terra

Terra da saída

5

Terra



6

Terra



7

Terra



8

+5V



9

+5V



10

+5V



11

+5V





Onda e curvas típicas

200W as fontes de alimentação do poder superior AC-DC escolhem a saída 5V SC200-220S5200W as fontes de alimentação do poder superior AC-DC escolhem a saída 5V SC200-220S5

Figura 1 eficiência CONTRA a corrente de saída. 400LFM, 25°C

Figura 2: Ondinha da tensão da saída na tensão de entrada nominal e na corrente avaliado da carga (20 mV/div). Capacidade da carga: capacitor 1μF cerâmico e capacitor de tântalo 10μF. Largura de faixa: 20 megahertz.



200W as fontes de alimentação do poder superior AC-DC escolhem a saída 5V SC200-220S5200W as fontes de alimentação do poder superior AC-DC escolhem a saída 5V SC200-220S5

Figura 3: Resposta da tensão da saída à etapa-mudança na corrente da carga (50%-75%-50% de Iout (máximo); dI/dt = 0.1A/μs). Tampão da carga: 10μF, capacitor de tântalo de 100 mW ESR e capacitor 1μF cerâmico. Ch 1: Vout (200mV/div)

Figura 4: Gire sustentam fora o tempo
