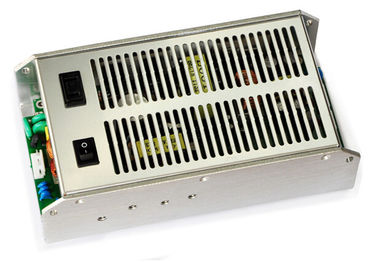

As fontes de alimentação 330W de AC-DC Output 27V/10A, 9V/6A SC330-270D279
Características chaves
Escala da entrada: 165~280Vac
Saídas duplas: 27V/10A, 9V/6A
Eficiência elevada: 83%
Linha regulamento: ≤±1%
Regulamento da carga: ≤±3%
Baixo ripple&noise: ≤80mV
Tensão do isolamento: 3000Vac
Nenhuma exigência mínima da carga
Proteção do curto-circuito
Saída sobre a proteção atual
Saída sobre a proteção da tensão
Entrada sobre a proteção da tensão
Entrada sob o fechamento da tensão
Sobre a proteção da temperatura
Natural esfrie
RoHS complacente
Vista geral do produto
Este uso do conversor de AC-DC avançou tecnologias do processamento, do controle e de empacotamento do poder para fornecer a rentabilidade do desempenho, da flexibilidade, da confiança e de um componente maduro do poder. O interruptor de alta freqüência fornece a densidade de poder superior o de baixo nível de ruído e a eficiência elevada.
Características elétricas
Características da entrada
|
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
|
Tensão de entrada avaliado |
|
220 |
|
VAC |
|
|
Escala de tensão de entrada da C.A. |
165 |
|
280 |
VAC |
|
|
Escala de freqüência da entrada da C.A. |
45 |
|
55 |
Hertz |
|
|
Eficiência |
|
83 |
|
% |
Tensão de entrada avaliado, carga avaliado |
Características de saída
|
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
|
|
Escala da tensão da saída |
27V |
27,2 |
|
27,9 |
VDC |
|
|
9V |
9 |
|
9,5 |
VDC |
|
|
|
Escala da corrente de saída |
27V |
0 |
|
10 |
A |
|
|
9V |
0 |
|
6 |
A |
|
|
|
Ondinha & ruído |
27V |
|
|
80 |
milivolt |
Entrada avaliado, carga máxima, uma largura de faixa de 20 megahertz |
|
9V |
|
|
80 |
milivolt |
Entrada avaliado, carga máxima, uma largura de faixa de 20 megahertz |
|
Características da proteção
|
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
|||
|
A entrada sob a tensão trava para fora |
Ponto inicial de ligação da tensão |
155 |
|
170 |
VAC |
|
||
|
Ponto inicial da tensão da Volta-fora |
135 |
|
150 |
VAC |
|
|||
|
Entrada sobre a proteção da tensão |
Proteja a tensão |
285 |
|
310 |
VAC |
|
||
|
Tensão da recuperação |
270 |
|
280 |
VAC |
|
|||
|
Saída sobre a proteção da tensão |
27V |
30 |
|
32 |
VDC |
Soluço |
|
|
|
9V |
11 |
|
12 |
VDC |
Soluço |
|
||
|
Saída sobre a proteção da carga |
27V |
12 |
|
14 |
A |
Soluço |
|
|
|
9V |
7 |
|
8 |
A |
Soluço |
|
||
|
Procurar um caminho mais curto a proteção |
|
|
10 |
mΩ |
Soluço |
|||
Características gerais
|
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
|
MTBF |
100 |
|
|
KHrs |
Entrada avaliado, carga máxima, 25℃ |
|
Peso |
|
|
1250 |
g |
|
Características ambientais
|
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
|
Temperatura de funcionamento |
-40 |
|
+55 |
℃ |
|
|
Temperatura de armazenamento |
-40 |
|
+85 |
℃ |
|
|
Humidade relativa |
10 |
|
90 |
% |
|
|
Altura |
|
|
3000 |
m |
|
|
Pressão atmosférica |
70 |
|
106 |
Pa |
|
Características de segurança
|
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
|
|
Tensão do isolamento |
Entrada à saída |
3000 |
|
|
VAC |
5mA/1min, nenhum formar arcos e divisão |
|
Entrada à terra |
2060 |
|
|
VAC |
||
|
Saída à terra |
500 |
|
|
VAC |
5mA/1min, nenhum formar arcos e divisão |
|
|
Resistência do isolamento |
Entrada à saída |
2 |
|
|
MΩ |
500Vdc/1min, pressão atmosférica normal, umidade de 90% |
Características da compatibilidade electrónica
|
Artigo |
Padrões |
Circunstâncias |
Notas |
|
|
CE |
EN55022 |
Classe A |
Passe o teste do sistema |
|
|
RE |
EN55022 |
Classe A |
Passe o teste do sistema |
|
|
Impulso |
EN61000-4-2 |
Modo diferencial ±2KV, mode±4KV comum |
Critério B |
|
|
ESD |
Descarga do ar |
EN61000-4-2 |
±15KV |
Critério B |
|
Descarga do contato |
EN61000-4-2 |
±8KV |
Critério B |
|
Notas:
Critério A: Desempenho normal durante e depois do teste.
Critério B: A proteção ou a restauração de baixa voltagem não são permitidas. A flutuação provisória da tensão da saída cessa depois que os distúrbios cessam, e de qual o EUT recupera seu desempenho normal automaticamente. Durante o teste do sistema, a flutuação ou a restauração da tensão da saída não são permitidas demasiado.
Critério C: A perda provisória de saída é permitida, mas o hardware não pode ser danificado. O EUT recupera seu desempenho normal automaticamente ou intervenção do operador.
Critério R: A perda de saída que não é recuperável é permitida. O componente protetor preliminar (fusível) pode ser danificado. O EUT recupera seu desempenho normal após substitui o componente danificado.
Conformidade dos padrões
|
Padrões |
Notas |
|
UL/cUL60950 |
|
|
EN60950 |
|
|
GB4943 |
|
|
IEC 695-2-2 |
Teste da chama da agulha, teste no conjunto inteiro, componentes board&plastic UL94V-0 complacentes |
|
IEC 61000-4-2 |
|
Esboço mecânico
Length×width×heigth: 222×120×68 (milímetro), 8.74×4.72×2.68 (dentro),
Designações do conector
CON1
|
Pin não. |
Nome |
Função |
|
1 |
N |
Linha neutra |
|
2 |
NC |
ZERO |
|
3 |
L |
Linha viva |
|
4 |
NC |
ZERO |
|
5 |
G |
Terra |
CON2
|
Pin não. |
Nome |
Função |
|
1 |
+27V |
tensão positiva da saída de +27V |
|
2 |
Terra |
Tensão negativa da saída |
|
3 |
Terra |
Tensão negativa da saída |
|
4 |
Terra |
Tensão negativa da saída |
|
5 |
+27V |
tensão positiva da saída de +27V |
CON3
|
Pin não. |
Nome |
Função |
|
1 |
+9V |
tensão positiva da saída de +9V |
|
2 |
+9V |
tensão positiva da saída de +9V |
|
3 |
Terra |
Tensão negativa da saída |
|
4 |
Terra |
Tensão negativa da saída |
