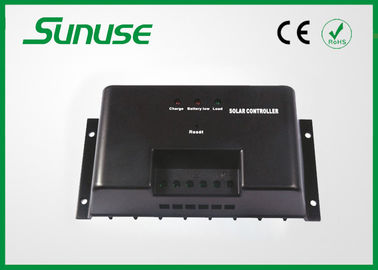

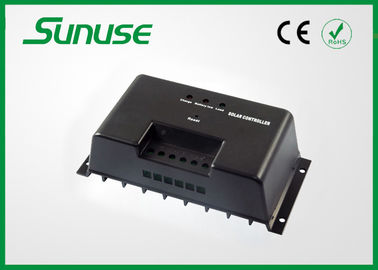

12v 10A controlador da carga do painel solar do mppt de 10 ampères com proteção da sobrecarga

12v fabricante solar do controlador da carga do mppt de 10 ampères para o sistema de iluminação solar

Detalhe rápido:

controlador solar da carga de 10a MPPT com indicador do diodo emissor de luz
Power Point inteligente, máximo que segue a função
multi-proteja a função

1. Sobrecarregue a proteção
2. Proteção do curto-circuito
3. Sobrecarregando a proteção
4. Proteção reversa da bateria

Especificação:

Modelo	MPPT-10	MPPT-30
Tensão avaliado	C.C.: 2V/24V/48V
Corrente máxima	10A	15A, 20A, 30A
Nenhuma perda de carga	≤45mA/12V/24V ≤30mA/48V
Queda de tensão	≤300mV
Tensão máxima do painel solar	23V/12V, ×2/24V, ×4/48V
Corte completo da carga	14V/12V, ×2/24V, ×4/48V (25°C)
Corte da baixa tensão	10.5V/12V, ×2/24V, ×4/48V
Tensão reconectada	12.6V/12V, ×2/24V, ×4/48V
Compensação de temperatura	-3mV/cell.°C
Eficiência	95%-97%
Área do fio	² de 1~2A/milímetro
Corrente eléctrica usando a eficiência	Pode aumentar 10~30%
Peso líquido	0.55Kg	0.65Kg
Dimensão	188×93×55mm	188×118×55mm

O controlador solar da carga forma um componente essencial de virtualmente todos os sistemas das energias solares que utilizam baterias. O controlador da carga é usado para regular o fluxo atual dos painéis solares às baterias. Estes controladores solares impedem a bateria dos danos causados pela sobrecarga e desligam a bateria em caso da descarga severa fechando das cargas. Os controladores solares da carga de Photovoltech fácil são projetados especialmente melhorar o desempenho da bateria e aumentar a vida.

Características chaves:

• Um controlador eficiente da energia para sistema de carregamento solar rural/urbano
• Controlador de carga da baixa potência e carregador solar de PWM em uma única unidade
• Solução perfeita para exigências urbanas e rurais
• Mantem a bateria saudável para um período mais longo
• Utilização a melhor das energias solares
• Operação opcional do alvorecer/crepúsculo com o temporizador
• Disposição para a compensação de temperatura
• Baixo picovolt à gota da bateria
• A instalação fácil
• Manipulação simples

Introdução da tecnologia de MPPT:

MPPT significa o seguimento máximo do ponto de poder. Faz os painéis solares trabalhar no máximo o ponto (ponto do ext B) usando a tecnologia da conversão de poder. o eMPPT é o controlador novo da carga pesquisado e desenvolvido por nossa empresa, e usa o MCU para seguir inteligente o ponto de poder máximo dos painéis solares para gerar mais poder dos painéis solares.

Proteção contra vários parâmetros:

• Polaridade solar do reverso de /battery.
• Bateria atual reversa do fluxo à disposição solar durante a noite
• Sobre a corrente de carregamento e procurar um caminho mais curto.
• Saída sobre a tensão
• Temperatura excessiva do dissipador de calor

(1) máximo Power Point que segue a tecnologia

O controlador usa o circuito da conversão do fanfarrão e a tecnologia de MCU para seguir o ponto de poder máximo para executar o máximo potência de saída dos painéis solares na intensidade e na temperatura diferentes da iluminação. O algoritmo de MPPT aumenta a eficiência de seu sistema do picovolt e diminui a quantidade de painéis solares.

(2) controle de vários estágios da carga

A tensão de carregamento começando da bateria é diferente, o controlador usará as estratégias de carregamento diferentes para finalizar o processo de carregamento. Quando começar a tensão de carregamento da bateria for mais baixa do que 12.4V (para a bateria 12V), bateria atravessará três fases como o carregamento do volume, da absorção e do flutuador. Quando começar a tensão de carregamento da bateria for mais alta do que 12.4V (para a bateria 12V), bateria atravessará duas fases como o volume e flutuará o carregamento.

(3) Tensão de carga Temperatura-compensada

(4) Controle da descarga

(5) Proteção contra a bateria conectada reverso

(6) proteção contra os módulos solares conectados reverso

(7) Proteção atual reversa

(8) Sobre a proteção da temperatura

(9) Picovolt sobre a proteção da tensão

(10) Atual-limitado para a corrente de carregamento excessiva

(11) Proteção da sobrecarga da saída da carga

Aviso:
Antes de conectar ao painel solar, conecte por favor o controlador à bateria; não use o poder da fonte do painel solar
às cargas diretamente.

Notas:
Não use a luz de lâmpada para carregar o painel solar (a luz de lâmpada é demasiado fraca carregar)
A fonte de energia da C.C. para substituir o painel solar causará problemas ao controlador.
Escolha o fio apropriado que o diâmetro não deve ser demasiado pequeno, referem por favor o parâmetro.
