controlador da carga do regulador do painel solar de 20a 12V 24V PWM com exposição de diodo emissor de luz

China controlador da carga do regulador do painel solar de 20a 12V 24V PWM com exposição de diodo emissor de luz fornecedor
controlador da carga do regulador do painel solar de 20a 12V 24V PWM com exposição de diodo emissor de luz fornecedor controlador da carga do regulador do painel solar de 20a 12V 24V PWM com exposição de diodo emissor de luz fornecedor

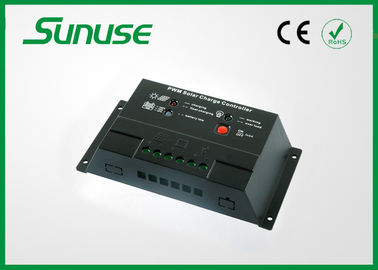

Imagem Grande :  controlador da carga do regulador do painel solar de 20a 12V 24V PWM com exposição de diodo emissor de luz

Detalhes do produto:

Lugar de origem: China
Marca: Sunuse
Certificação: CE, ROHS
Número do modelo: PWM2024Z

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1PC
Preço: negotiation
Detalhes da embalagem: Embalagem na caixa de cor neutra 40pcs/Carton. Dimensão: 450*395*210mm. G.W.: 14.5Kg.
Tempo de entrega: 3-7 dias de trabalho
Termos de pagamento: T/T, Western Union, Paypal, compromisso, linha do E-Crédito, L/C
Habilidade da fonte: 5000PCS/mês.
Contact Now
Descrição de produto detalhada
Tensão nominal: 24V Corrente máxima: 20A
Tensão de funcionamento Rated: 24V Modo de carregamento: Modo de PWM
Temperatura de operação: -10~60 grau

           circuito do controlador da carga do painel solar da identificação PWM de 20a 12V 24V auto com diodo emissor de luz







Detalhe rápido:



controlador da carga do painel solar de 20A PWM



1. Exposição de diodo emissor de luz
2. Carregamento de bateria de PWM
3. Todas as proteções necessárias equipadas
4. O modo de trabalho da carga pode ser ajustado







Especificação:



MODELO

PWM2024Z

MODELO

PWM2024Z

Tensão de sistema

12V/24V

Perda de carga

<13ma>

Tensão do circuito aberto

<50v>

Queda de tensão do circuito de carregamento

<0>

Rated que carregam e corrente de descarregamento nenhuma

20A

Queda de tensão de descarregar o circuito

<0>

Tensão elevado

14.4V/28.8V

Exigência da umidade

≤90%

Tensão de carregamento do flutuador

13.8V/27.6V

Diâmetro do cabo

<6mm>2

Desligamento da baixa tensão

11.2V/22.4V

Instalando o tamanho

Φ4mm-159mm*68mm

Recuperação da baixa tensão

12.6V/25.2V

Dimensão

168mm*88mm*34mm

Modo de carregamento

PWM

Temperatura de armazenamento

-35°C — 70°C

Output a sobrecarga e procurar um caminho mais curto a proteção

output >23A e 60s ou

Temperatura de trabalho

-25°C — 60°C

>proteção da sobrecarga 29A e 15s ou



>40A procuram um caminho mais curto

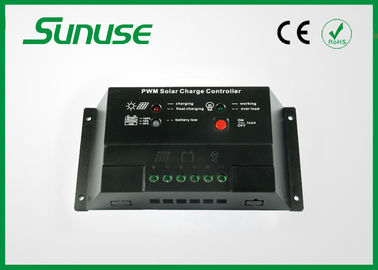

controlador da carga do regulador do painel solar de 20a 12V 24V PWM com exposição de diodo emissor de luz





1. Cintilação do indicador do diodo emissor de luz da carga: a saída do controlador é sobrecarga ou procura um caminho mais curto. Após ter removido a carga redundante, o controlador eliminará a proteção da sobrecarga dentro de dois minutos.



2. Indicador de carregamento do diodo emissor de luz fora: Nenhuma conexão dos painéis solares. Verifique por favor se a conexão seja direito e empresa.



3. Indicador do diodo emissor de luz da capacidade da bateria fora: Verifique por favor se a conexão dos painéis solares, da bateria e da carga seja direita.







Instrução da indicação do diodo emissor de luz:



Ícone

Indicador

Estado

Instrução

 controlador da carga do regulador do painel solar de 20a 12V 24V PWM com exposição de diodo emissor de luz

Diodo emissor de luz de carregamento

fora de

não carregando, nenhum não conectando dos painéis solares ou luz do sol fraco

em

carregando, ou carregando elevado

cintilação

o flutuador que carrega, bateria carregou completamente

controlador da carga do regulador do painel solar de 20a 12V 24V PWM com exposição de diodo emissor de luz

Diodo emissor de luz da capacidade da bateria

verde conduzido sobre

capacidade da bateria completa

amarelo conduzido sobre

normal da capacidade da bateria

vermelho conduzido sobre

capacidade da bateria baixa

cintilação conduzida vermelho

proteção da baixa tensão para a bateria

controlador da carga do regulador do painel solar de 20a 12V 24V PWM com exposição de diodo emissor de luz

Diodo emissor de luz da carga

em

carga sobre

fora de

carga fora

cintilação

Carregue a sobrecarga fechado, da saída ou procurar-la um caminho mais curto.







Carregue a instrução e o ajuste de trabalho do modo:





1. Modo normal: o controlador é usado como o controlador de carregamento de PWM sem iluminação e função do temporizador. O controlador está neste modo sem pedido especial.



2. Iluminação e modo de controlo do temporizador: Neste modo, o controlador começará a carga após a escuridão e fechará a carga após ter ajustado horas (ou nascer do sol).



3. Modo de controle da iluminação: Neste modo, quando a tensão dos painéis solares for mais baixa do que 2.5V (para 24V o sistema, 5V. para 48V o sistema, 10V), o controlador começará a carga após 10 segundos. Quando a tensão dos painéis solares for então um 3.5V mais alto (para 24V o sistema, 7V. para 48V o sistema, 14V), o controlador fechará a carga após 10 segundos.









Características:



1. Os indicadores Intuitionistic do diodo emissor de luz mostram a capacidade atual da bateria do sistema, carregando e descarregando o estado da bateria.

2. Ter a proteção funciona como sobrecarregando, sobre o descarregamento, a sobrecarga, procura um caminho mais curto e inverteu a conexão.

3. O tipo em tandem carregamento de PWM faz o aumento de carregamento da eficiência por 3% a 6%, comparado com o carregamento do non-PWM.

4. Os parâmetros do carregamento e do descarregamento foram ajustados durante a produção (os parâmetros especiais precisam de ser ditos adiantado), assim que nenhuma necessidade ajustar os parâmetros.

5. Pode ajustar o modo de trabalho da carga.

6. USB que carrega a função (opcional).

7. Grade-complementar (função opcional).

8. Função remota das telecomunicações equipada (função opcional).

9. Impeça que a bateria se descarregue à bateria na noite.







FAQ:



1. Q: U tem sua própria fábrica?

A: Sim, nós temos. Nossa fábrica situada na cidade de Wenzhou, província de Zhejiang, China.



2. Q: Como posso eu visitar sua fábrica?

A: Antes que você descole de seu país, deixe-nos por favor saber. Nós arranjaremos a hora de pegará-lo.



3. Q: Poderia a cópia de u nosso LOGOTIPO da empresa na placa de identificação e no pacote.

A: Sim, nós aceitamos ordens do OEM.



4. Q: U tem o coordenador solar do projeto que pode me guiar para instalar o sistema?

A: Sim, nós temos uma equipe profissional dos coordenadores. Podem ensinar-lhe como instalar um sistema solar.





Aplicações:



  • Luz portátil solar
  • Sistemas home solares
  • Soluções solares superiores do telhado



controlador da carga do regulador do painel solar de 20a 12V 24V PWM com exposição de diodo emissor de luz
